標準化解釋！配電箱設計和布線
標準化解釋！配電箱設計和布線詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。
上端入線，下端出線，主電路在左邊，控制電路在右邊，水平、平坦、垂直。明符可以穿過鞘線，也可以穿過管道和線槽，而暗符主要穿過管道和隱藏在建筑墻壁或裝飾墻壁中。

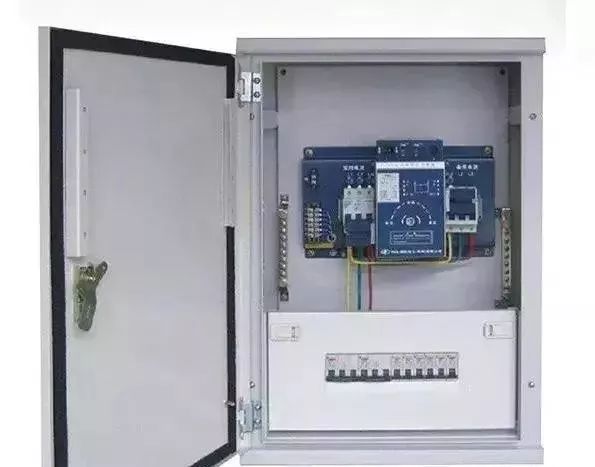

首先，配電箱路由要求

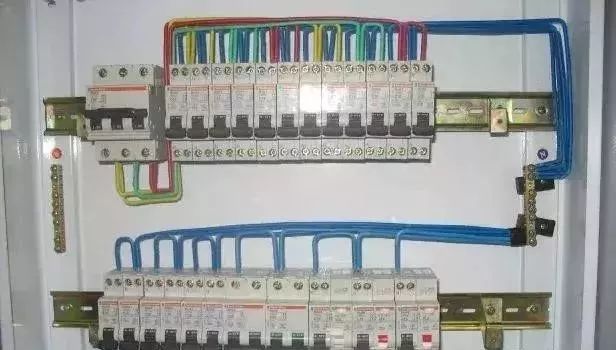

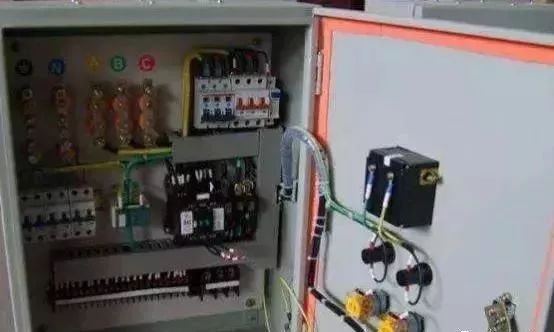

上端入線，下端出線，主電路在左邊，控制電路在右邊，水平、平坦、垂直。
有明敷線和暗敷線。明亮的應用可以通過鞘線，或通過管道和線槽。黑暗的應用主要是通過管道，隱藏在建筑墻或裝飾墻中，并且通常上下進出。
配電柜安裝前，控制室環境應具備條件，所有室內裝修施工已完成，房間干凈安全。
(1)配電柜運至現場后，組織開箱檢查，檢查有無變形、脫漆、儀表組件齊全、備件缺陷、說明書等。做開箱記錄。
(2)根據施工圖的布置，在基礎型鋼上依次放置開關柜號。成排的機柜就位后，首先找到機柜兩端的機柜，然后擰緊機柜下頂部三分之二高度的小線，并以機柜表面為標準逐一對齊。正時用0.5毫米墊片調整，每個墊片較多不超過3個。
(3)就位對準后，根據柜體的尺寸固定固定螺絲孔，柜體與柜體、柜體與側擋板均用鍍鋅螺絲連接。高低壓開關柜用預留角鋼焊接牢固，電纜夾層以上外露部分全部用花紋鋼板鋪砌，柜前柜后1200mm×10mm(寬×厚)絕緣全部鋪砌。
④開關柜相鄰兩個機柜的水平偏差不大于2mm，所有機柜的水平偏差不大于5mm，相鄰兩個機柜的不平度不大于1mm，所有機柜的不平度不大于5mm，機柜之間的接縫不大于2mm。
(5)設備定位后，再次擰緊并檢查內部緊固件，尤其是導體連接端。柜內接線完成后，用真空吸塵器清除柜內雜物，保持設備內外清潔，準確識別設備位置號和電路號。
配電柜安裝完成后，將橋架安裝在機柜上方。配電柜進線和出線電纜的開口位置應由供應商根據尺寸預留。電纜敷設后關閉。橋架和機柜接地母線應采用專用接地線可靠接地。橋架與配電箱(機柜)之間的連接應用橡膠板連接，以保護電線和電纜。二次回路接線配電柜機柜中二次回路的接線及相關測試應在出廠前完成。配電柜設備到達現場后，應在甲方現場工程師和監理的監督和指導下及時驗收。相關技術文件應完整。配電柜包裝和密封良好，所有部件齊全完好，接線可靠。配電柜安裝固定后，應對配電柜的二次接線回路逐個進行絕緣試驗。測試應使用500伏級絕緣測試儀器，測試結果應大于1ω。所有二次回路控制線或電纜由多股軟銅線制成，端子由具有適當規格的端子制成。燙錫后，用專用壓接鉗壓接。中性焊劑應用于熨燙錫。
二。其他要求
(1)抽屜開關柜安裝也符合下列要求:
一、抽屜推拉靈活輕便，無阻擋和碰撞；
b、動觸頭和靜觸頭的中心線一致，觸頭緊密接觸；
c、抽屜機械聯鎖或電氣聯鎖裝置動作正確可靠，保證斷路器分閘、隔離觸頭能分離；
D.抽屜與柜體之間的接地觸點緊密接觸；當抽屜被推入時，抽屜的接地觸點比主觸點先接觸，當抽屜被拉出時，過程相反。
(2)在配電柜二次回路絕緣試驗前，仔細檢查設計圖紙，柜內的易損部件應提前拆除。
(3)配電柜在安裝過程中應確保油漆層完整，無破損，機柜照明齊全。
(4)變電站室內設備外殼必須接地良好。
盡管安裝步驟看起來很繁瑣，但每一步都是不可缺少的。只有遵循以上步驟，才能完成配電柜的安裝。
