水电工程是装修的重点，水电安装对未来生活有着非常重要的影响。配电箱是家庭电路的主控制开关，安装配电箱与家庭电路的日常控制有关。在这里我们需要特别注意装饰过程。以下小系列将带您了解home 配电箱的安装方法和配电箱的路线图。

配电箱应满足以下要求:

1、配电箱属于外壳和塑料外壳两种，有开启和隐藏两种，盒子必须完好无损。

2.箱内接线母线应分别设有零线、?；そ拥叵吆拖嘞?，并应完好绝缘。

3.空气开关的安装支架应光滑无阻碍，并有足够的空间。

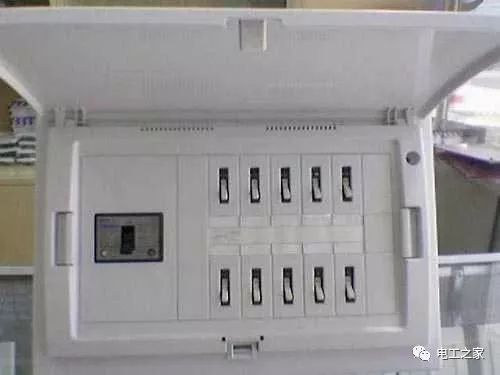

4.配电箱门板应有检查透明窗。

主页配电箱安装方法:

1.当明装配电箱，配电箱安装在墙上时，应使用开口螺栓(膨胀螺栓)固定。螺栓长度一般为预埋深度(75 ~ 150毫米)、箱底板厚度、螺母和垫圈厚度加上约5毫米的“头部余量”之和。对于较小的配电箱，也可在安装处预埋木块(根据安装孔在配电板四角的位置配电箱)，然后用木螺钉配电箱或配电板固定在木块上。

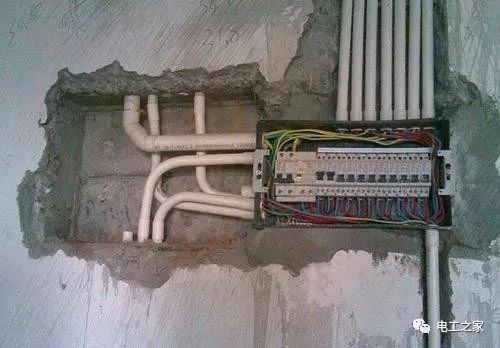

2、暗装配电箱，配电箱预埋在墙内安装，砌墙时预留孔洞的长度和宽度应比配电箱大20mm左右，预留深度为配电箱厚度加上孔洞墙面抹灰的厚度。当砌体配电箱时，可通过在箱体和墙体之间填充混凝土来固定箱体。

3、配电箱应安装牢固，横平竖直，垂直偏差不应大于3mm；暗装时，配电箱四周不应有缝隙，面板四周边缘应靠近墙面，箱体与建筑物、构筑物的接触部位应涂防腐漆。

4、配电箱螺旋熔断器安装在内部，电源线应连接到中间触点的端子上，负载线应连接到螺纹端子上。这样，当熔化的堆芯被装载和卸载时，不会发生电击。瓷塞保险丝应垂直安装。

5.配电箱交流、DC或不同电压等级的电源应有明显标志。照明配电箱，应分别设置零线(N线)和保护零线(PE线)母线。零线和?；ち阆哂α釉谀赶呱?，不得拼接，并应编号。

6、引出面板时，面板线孔应光滑无毛刺，金属面板应安装绝缘?；ふ?。金属外壳配电箱外壳必须可靠接地(零)。

配电箱的安装点是:

1、应安装在干燥、通风的地方，且无阻碍，使用方便。

2.配电箱不应安装得太高。安装标高一般为1.8m，便于操作。

3、进配电箱电管道必须用锁紧螺母固定。

4、如果配电箱需要开孔，孔的边缘必须光滑光洁。

5.配电箱嵌入墙体时，应垂直水平，边缘留有6mm的缝隙。

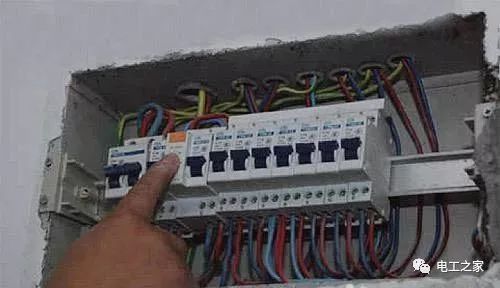

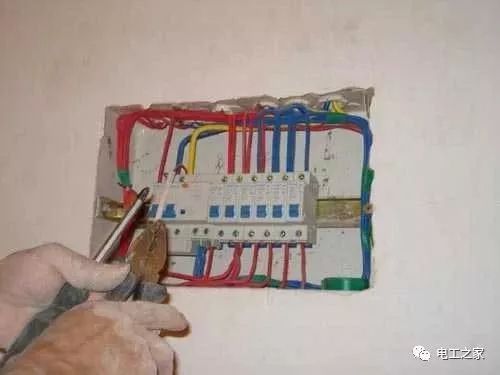

6.配电箱接线应整齐有序，端子螺丝必须拧紧。

7、每圈进线必须有足够的长度，不得有接头。

8.安装后，请注明每个电路的使用名称。

9、安装完成后必须清理配电箱内的残渣。

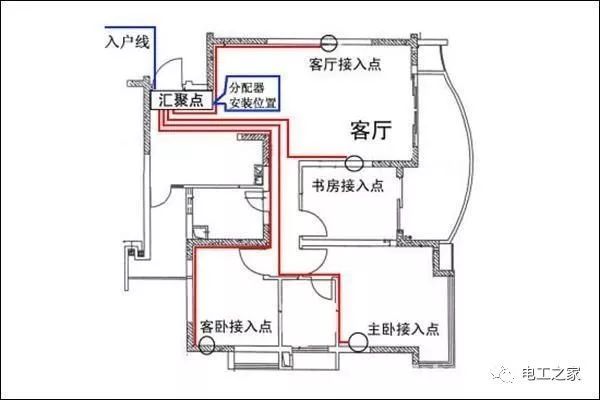

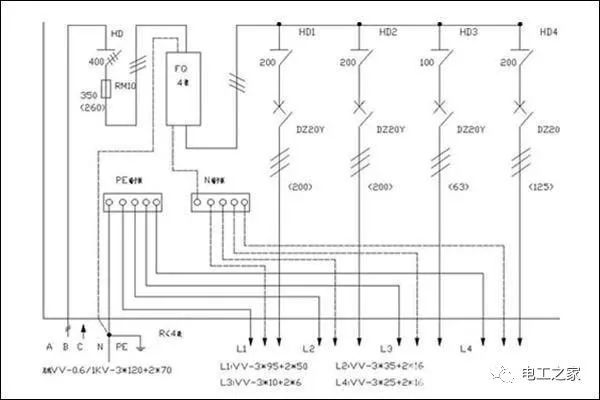

安装时，Home 配电箱接线图也很重要。小编辑专门为每个人准备了几个非常详细的接线图。

编者按:家庭用电是我们必须认真严格检查的一部分。如果电路安装安全、完美，就可以在未来的生活中安全使用，消除家庭中的安全隐患。
