了解KYN28-12開關柜如何實現5000A詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

隨著大量國外先進開關設備進入中國電力市場，國內開關設備的快速發展和元器件設計制造水平得到了提升。中壓開關設備的研發已經達到了一個很高的水平。目前，國內有許多開關柜制造商，他們的產品大多處于額定電流≤3150A、截止電流≤40kA的水平。

近年來，特別是一些大型企業的電網改造，對大電流、高分?jǐn)嗄芰Φ拈_關設備的需求越來越大，但額定電流≥4000安、分?jǐn)嚯娏鳛?0~63kA的大電流開關設備制造商卻很少。成套六月發現正泰一直在努力研究提高目前水平的方法。2003年自主開發的KYN28A-12(Z)/T5000-50開關設備通過了型式試驗，并已在國內外項目中投入運行。到目前為止，它已經安全運行。

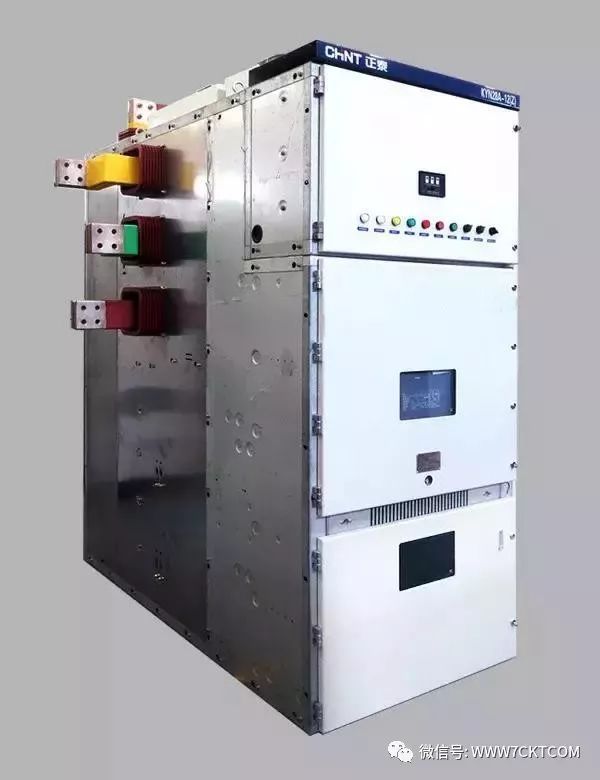

2015年9月，正泰電氣通過以往的運行經驗和信息反饋，以及新的結構、散熱、銅排、觸頭等設計，推出了新一代5000A大電流開關設備。，并于2014年按照國家電網新的采購標準通過了測試中心的各項型式測試。

柜體創新設計；

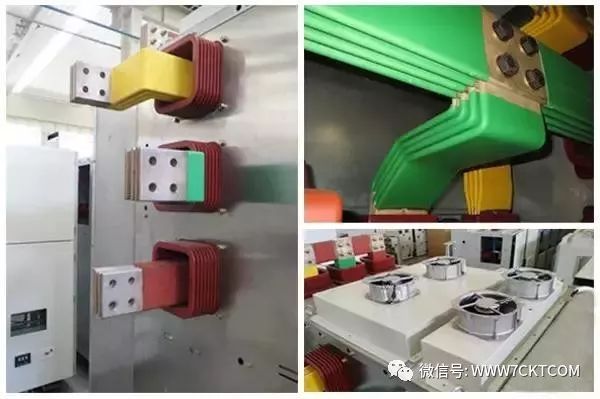

全新結構設計:全組裝結構，易于維護，互換性好。合理設計手車室、母線室、電纜室的布置尺寸和柜內部件的安裝位置，增加柜內散熱通道的設計，充分考慮大電流對開關柜設備的影響。 新材料的使用:非導磁材料用于解決渦流加熱問題。當電流通過導磁導體時，由于交變磁場的作用，會產生渦流和磁滯損耗，從而產生熱量。因此，柜母線通過使用新材料避免了柜體加熱的問題。 科學的母線布置:三相母線垂直布置，母線垂直布置。當母線垂直放置時，母線上的受力效果較好。同時，匯流條垂直放置時的載流能力比水平放置時高，因?yàn)榇怪狈胖脮r(shí)的散熱性能比水平放置時好。 降低電力:根據額定峰值耐受電流，充分考慮電力對柜體的影響，科學合理地設計和選擇銅母線絕緣子的固定跨距、絕緣子的抗彎強度、斷路器手車動靜觸頭之間的壓力。 工藝改進:為了降低母線連接處的接觸電阻，在母線連接處鍍銀。連接螺栓采用8.8級高強度螺栓，提高緊固力和抗剪應力能力。

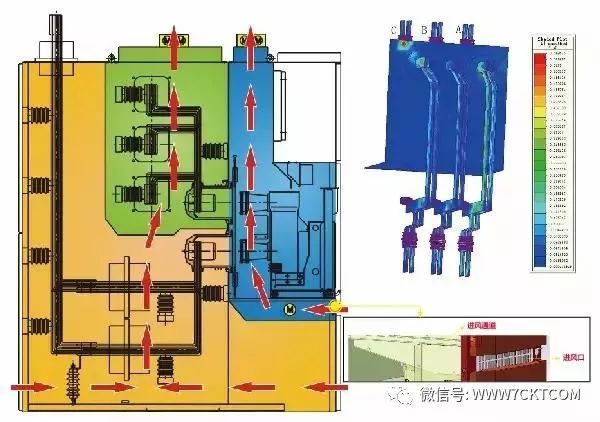

柜體散熱解決方案:

斷路器增加了散熱片的數量和散熱面積。 靜觸頭設計新穎，增加了觸頭盒內的散熱，獲得專利“大電流可拆卸開關設備散熱裝置”，專利號為CN201120382565.2 考慮溫度對動觸頭彈簧壓力的影響，重新計算動觸頭的觸指壓力，以保證動觸頭和靜觸頭接觸電阻的變化范圍，避免接觸溫度的突然變化。 手車室、母線室和電纜室設計了特殊的排氣通道，將柜內的熱氣與外界環境空氣進行交換，從而達到理想的對流散熱狀態。 強制空氣冷卻，配有散熱風扇。機柜內通風孔的設計充分考慮了位置布置，使得外部空氣-軸流風扇-機柜頂部風扇的內部導體之間形成一條平滑的線來散熱。 配有智能溫度在線監測裝置，實時監測機柜內的溫度變化。
