图中的图例是图中图形符号的定义，表示图形代表的设备或含义。图例对绘图的重要性是不言而喻的?？梢运?，没有这个传说，人们就无法理解这幅画。即使那些没看过图纸的人也一定看过地图。地图总是显示山、河、省会和首府的传说。计算机辅助设计图纸的图例与此相同。(树木鸟类教育电气设计视频课程)

做电气工程预算和施工的相关技术人员在阅读电气图纸时会遇到大量配电箱和配电柜的情况，如普通照明配电箱、电表箱、电源配电柜、应急配电箱等。每组图纸将说明配电箱机柜的图例。让我们来看看60个常见的图例配电箱和配电柜，在阅读这些图例后，不要担心不理解电气图纸。

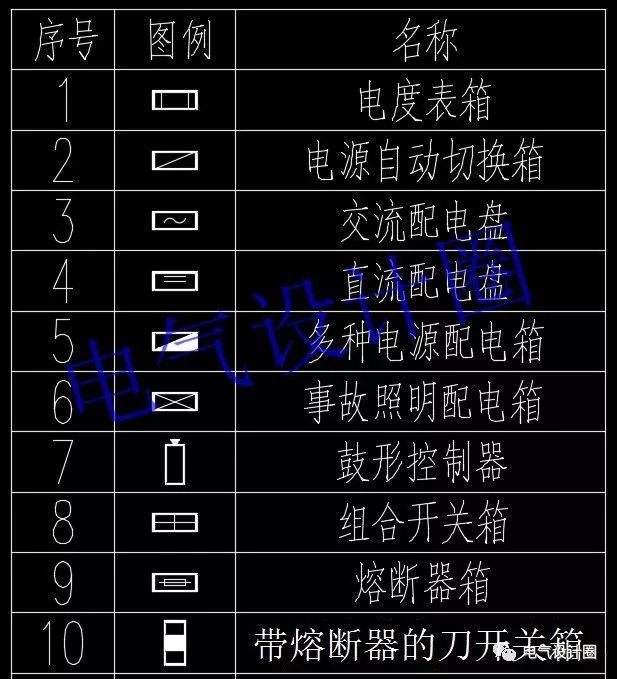

配电箱，配电柜图例1

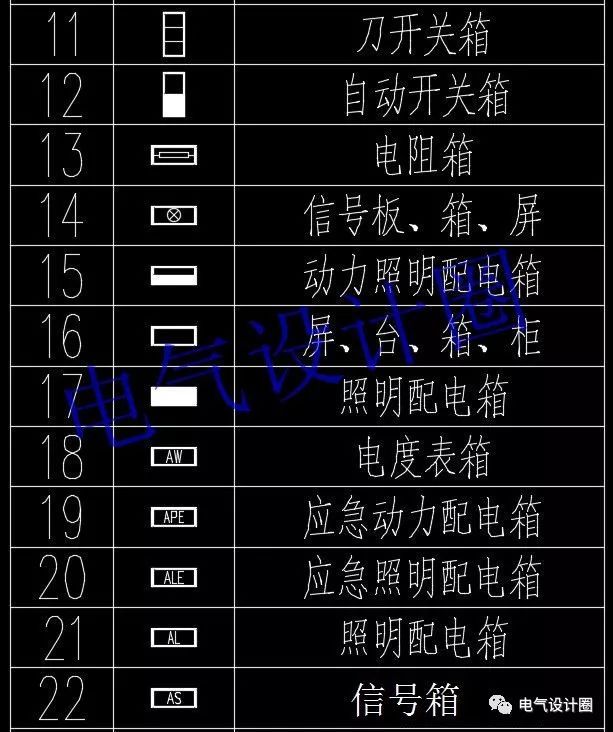

配电箱，配电柜图例2

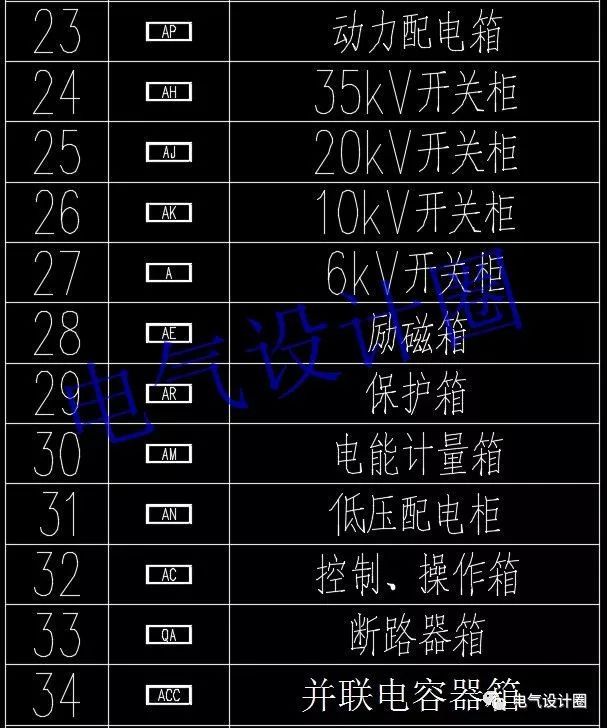

配电箱，配电柜图例3

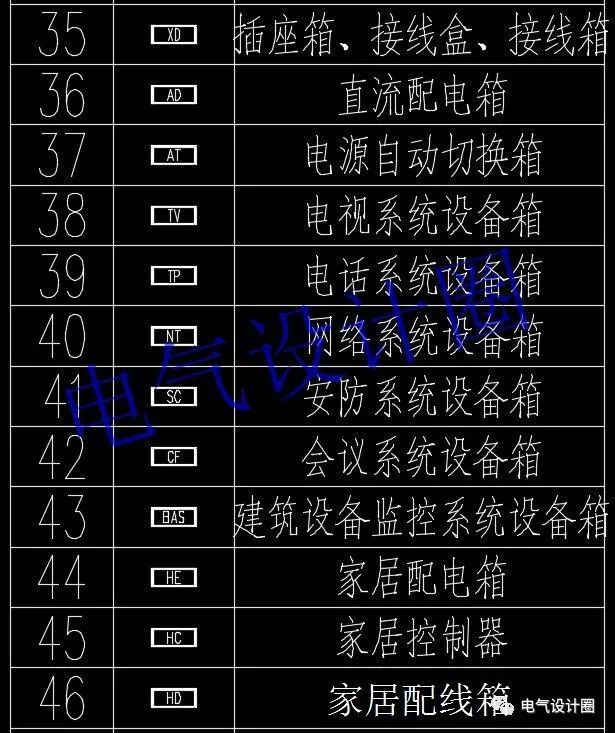

配电箱，配电柜图例4(树木鸟类教育电气设计视频课程)

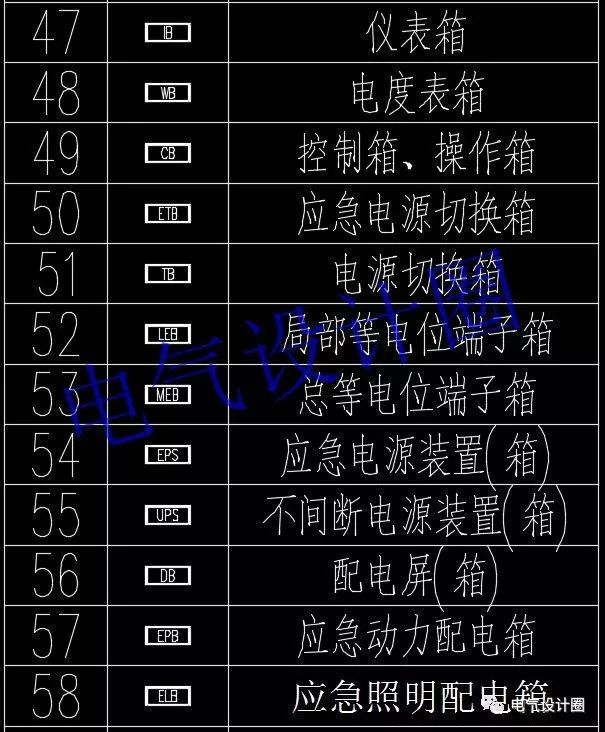

配电箱，配电柜图例5

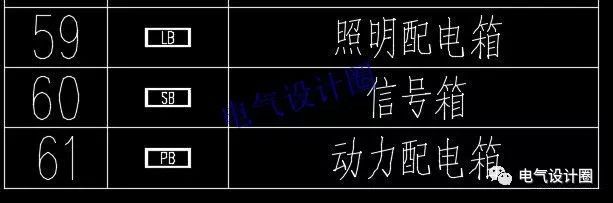

配电箱，配电柜图例6

作为一个友好的提醒，阅读图纸时注意这些图例当然是有益的，尤其是当图纸没有给出图例时。然而，我们必须小心不要以经验主义的方式行事。有时图纸的图例与国家标准不同。此时，人们必须遵循图画中给出的图例。
