配電箱如何布線，更安全、更耐用？(如何連接家庭和小型配電箱)

目前，家用供電線路的規格一般為BV10mm零火三線。進入家庭的零線與2P相連，上端總是敞開的。接地連接配電箱上端左側的接地排e。

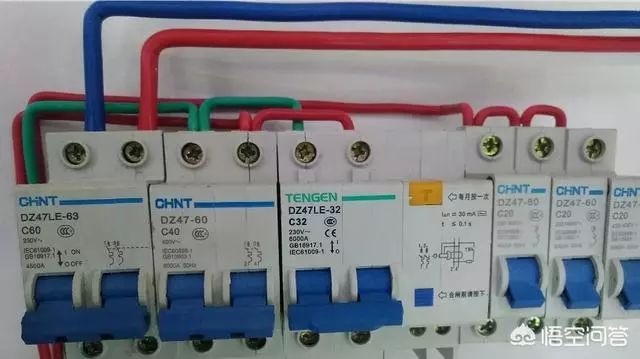

讓我們來看看主控制2P是如何連接到下一個水平的分裂開放。根據實際情況，下一級斷路器可能有三至四個2P漏孔和2P孔，其余均為1P孔。

首先，①主控制線進入下一級，2P漏電保護和2P開路。零線和火線連接BV4毫米；(2)在下一級漏電保護和空開之間，也使用相同規格的線夾逐一連接。

為了便于安裝和維護，零線和帶電線的線夾不能做得和帶電線的線夾一樣高。一般情況下，零線的線夾略高于帶電線路的線夾，擰緊后再推入一點，避免零線和帶電線路的線夾交叉，有利于安全，便于安裝和維護。

二、總控制線要1P開，只有導線。最好連接兩個bv4mm。兩條引出線分別連接到最左端和最右端的兩個1P插槽，然后通過用相同規格的導線制作夾子將1P插槽一個接一個地連接起來。1P打開兩端，同時進入火中。這似乎是多余的，但事實并非如此。這種連接至少有兩個優點:①兩根進線可以增加載流能力，防止過大的電流燒壞連接線；(2)在維護期間更換任何1P怠速開關，這不會導致其他1P怠速開關斷電。

三、總控零線為配電箱(右上)零線N..布線規格為bv4毫米，最好是兩個。

四、2P漏電保護器和2P空開下出線口，分別按組接零線連接。1P排空打開下出口，根據集團消防線逐一連接；相應的零線連接到配電箱的零行n。

五、所有接地線接入配電箱行E..

友好提醒:①總控2P開啟下一級2P漏電保護，2P開啟，1P開啟。連接線和所有“夾子”線必須具有相同的規格，即厚度相同，否則線壓不緊。(2)零火三線顏色要分開，左零右火，但漏電保護用L和N標記，按標記接線。(3)對于連接末級斷路器下端的導線，在配電箱空間允許，且導線排列整齊美觀的前提下，盡可能長時間保持，以便維護。

我上面說的是單相電源。如果是三相電源，方法是一樣的，但是有點麻煩:①三相線要分色，顏色要按黃、綠、紅的順序排列，零線要藍，地線要黃、綠。(2)如果沒有任何顏色的電線，可以用該顏色的絕緣帶包裹。
