高低壓配電柜一套完整安裝流程詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

一、安裝前準備工作的檢查

安裝前，監理工程師和甲方工程師應檢查進場道路是否暢通。如有必要，應要求總承包商建造一條簡單的運輸通道來連接每個安裝點。施工現場的布局應符合安全文明施工的要求。同時，安裝單位還應檢查施工機具的布置，督促安裝單位檢查施工機具，確保其處于良好狀態。高壓設備到達現場前，配電室、地溝和基礎槽鋼應全部完工。

1.分配室

配電室:配電室施工前，應向施工方提交配電室施工所需的詳細圖紙(合同簽訂后2周內，重點是客戶確認圖紙的位置、內容和完成時間)。此外，在配電室施工過程中，我方或合作單位的技術人員應進行現場監督，避免施工失誤。(建造配電室大約需要2周時間)

2.基礎

槽鋼的位置應與配電室預留的設備風道相對應，設備與墻壁之間的較小距離應清晰(距離太近，不能打開設備的柜門)。(槽鋼焊接需要大約2天，我們的技術人員必須在場指導)

設備到達現場:

如果配電室和基礎尚未建成，應存放設備(應提供防雨或必要的防雨材料)。

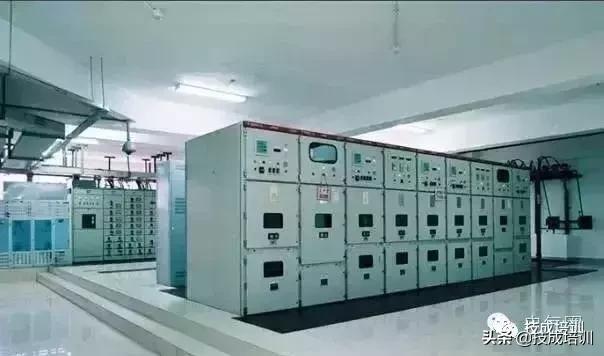

二。裝置

1.各配電室的門窗應嚴密，房間應干凈。

2.配電盤應安裝穩定。光盤中的設備與每個組件緊密相連。

3、盤、柜接地應牢固良好。裝有電器的可打開的面板和門應通過軟線與接地金屬框架可靠連接。

4、接線盒安裝應牢固，封閉良好，安裝位置應便于檢查，當安裝在立柱上時，應排列整齊。

5.配電板內的接線應水平、平整、垂直，螺釘不得松動，螺紋端應接觸良好。

6.盤內所有部件固定可靠，無松動，觸點無氧化和毛刺。

7.次級電路的連接器應使用銅制品。連接的具體要求:

(1)、電路連接(螺栓連接、插頭連接、焊接等。)應該堅實可靠。

(2)、電纜芯線和電線末端應標明其電路編號；數字應正確、清晰、不易脫色。

(3)、接線整齊、清晰、美觀；導體絕緣良好，無損傷。

(4)、盤、柜電線不應有接頭。

(5)、每個端子板的每側接線一般為一個，不得超過兩個。

8、400伏及以下帶電體或帶電體與接地之間的二次回路，電氣間隙不應小于4毫米..泄漏距離不應小于6mm。

9.用于連接活動部件(門用具、控制臺板等)的導體。)應符合下列要求:

(1)采用多股柔性導線，敷設時應有適當的冗余度。

(2)線束應具有加強絕緣層(如塑料管等)。)。

(3)、與電器連接時，端部應扭緊，不得松動、斷股。

(4)、在活動部分的兩端，應用夾子固定。

10.進口面板和機柜中的控制電纜及其芯線應符合以下要求:

(1)、引入板、柜的電纜應排列整齊，避免交叉，并應固定牢固，不要使端子板受到機械應力。

(2)、鎧裝電纜鋼帶不應進入板、柜；切斷處的鎧裝鋼帶末端應系緊。

(3)用于晶體管保護和控制等邏輯電路的控制電纜，當使用屏蔽電纜時，屏蔽層應接地；如果不使用屏蔽電纜，基礎備用芯線應接地。

(4)、橡膠絕緣芯線應覆蓋絕緣管保護；

(5)電纜橋架和機柜內的電纜芯線應垂直或水平整齊排列，不得任意歪斜和交叉連接。備用鐵芯應具有適當的冗余度。

(6)在絕緣導線可能被油腐蝕的地方，應使用耐油絕緣導線或采取防油措施。

(7)、配電設備安全技術要求:

(8)當提供兩個或兩個以上電源時，應在每個電源的主入口和接觸開關之間安裝聯鎖裝置(供電部門派出的除外)。

(9)10kv室內成套設備的隔離開關和相應的斷路器之間應安裝聯鎖裝置。

(10)、配電設備的相色排列應符合列的規定:

一、同一分配裝置在每個回路中的顏色排列應盡可能一致。

硬母線應涂上顏色，其顏色為:a相黃色；b階段是綠色的；c相紅色；零線是黑色的。

c、軟母線應指示相位差。

d、配電設備間隔內的導線應留掛臨時接地線的位置，不應畫在這里。

11、端子板安裝應符合下列要求:

(1)、端子板應無損傷、固定牢靠、絕緣良好。

(2)、端子板應易于更換且接線方便。

(3)如果回路電壓超過400伏，端子板應充分絕緣并標有紅色。

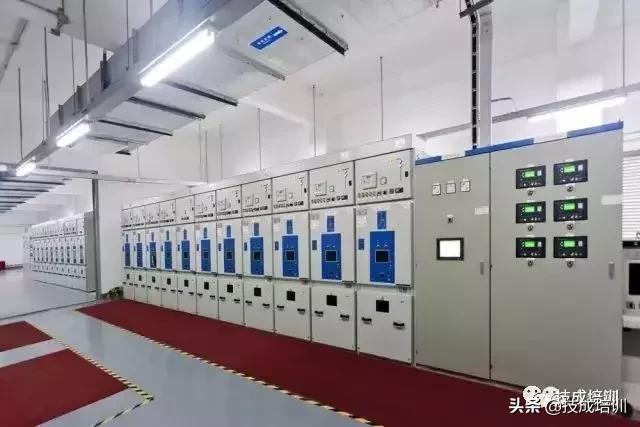

三。檢查

1.巡回檢查

(1)、高低壓配電室通風、照明及安全防火裝置正常。

(2)配電盤門應緊密且無損壞。配電盤內部應干凈且無灰塵。

(3)站內所有分配屏幕必須列出以顯示警告。

(4)、信號燈、電鈴、應急電鈴等。信號裝置電路的顯示應準確可靠。

(5)，配電柜內部電機的電壓和電流是否正常(不超過額定值的5%)。

(6)、母線和觸頭是否有過熱現象，溫度蠟片是否熔化，絕緣膠木有無燃燒現象。

(7)、開關柜運行中的電氣元件有無異常氣味和聲音。

(8)加油設備油位是否正常，油質是否加深，有無漏油現象。

(9)、儀表、信號、指示燈等指示正確，繼電保護壓板位置正確。

(10)、繼電器和直流設備運行良好。

(11)、接地和接零裝置連接有無松動和斷開。

(12)、瓷絕緣子、絕緣套管、穿墻套管絕緣是否清潔，有無破損裂紋和放電痕跡。

(13)、斷路器和隔離開關的機械聯鎖是否靈活可靠，如采用電磁聯鎖裝置，需檢查電磁鎖動作是否靈活，開閉是否準確。

2.月度檢查

每月對電動機進行一次全面檢查，配電柜運行部件和電氣部件，磁力起動器動態合閘試驗和繼電器靈敏度試驗。

3.年度檢查

每三年應對電機進行一次繼電器測試，配電柜，由供電人員進行驗證。

(1)、維修和保養

(2)、每月維修保養一次。

(3)、停電檢修線路時，必須先掛牌、作業，以示警告。

(4)、電機、電纜、配電屏必須良好接地，接地電阻不應大于4。

(5)電機測量DC阻抗并進行交流耐壓試驗。電流互感器和電壓互感器應進行耐壓試驗和變比試驗。

(6)、電纜直流耐壓泄漏試驗；繼電器維護，復位。

(7)、油開關進行拆卸檢查修理、調整、緊固；耐壓試驗用避雷器。

更多選型規格報價定制等問題可及時聯系廠家，以上就是高低壓配電柜一套完整安裝流程全部內容。
