简介

ψ

什么是配电箱？为所有用户提供一个电路配电箱。

?

工作原理

ψ

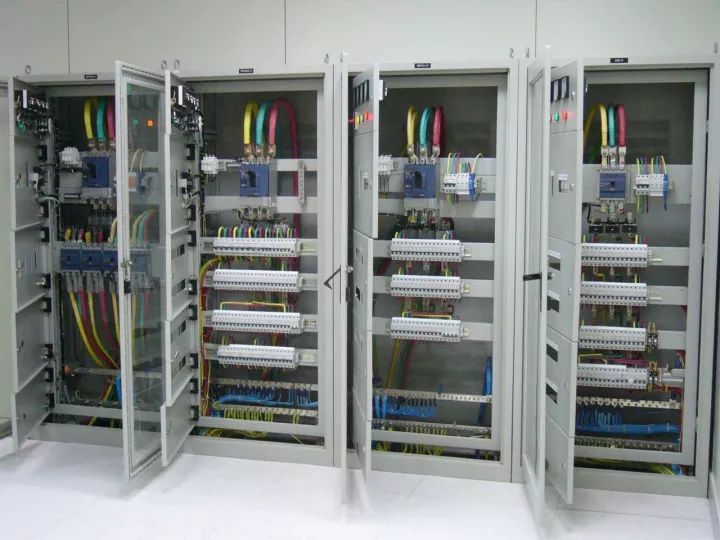

配电箱是将开关设备、测量仪器、?；ぷ爸煤透ㄖ璞缸樽霸谝桓龇獗栈虬敕獗盏慕鹗艄衲诨蚱聊簧?，根据电气接线要求形成一个低压配电装置。

在正常操作过程中，电路可以通过手动或自动开关接通或断开。如果出现故障或异常操作，借助?；ぷ爸们卸系缏坊蚍⒊鼍ā?/p>

测量仪器可以显示运行中的各种参数，也可以调整一些电气参数来提示或发出偏离正常工作状态的信号。它常用于各种发电、配电和变电站。

?

使用

ψ

便于电路故障时的管理和维护。配电箱和配电柜配电盘是成套设备，用于集中安装开关、仪表等。

常用的配电箱是由木头或铁板制成的，而现在各处的耗电量都相当大，所以铁的使用仍然较多。

配电箱的目的:当然，停止和传输电是很方便的，并且在测量和判断电的停止和传输方面起作用。

?

分类

ψ

按结构特征和用途分类:

(1)固定面板类型开关柜，通常称为开关板或配电板。面板盖开关柜的敞开式，正面有?；すδ埽趁婧筒嗝嫒钥山哟ゴ绮糠?，?；さ燃兜停荒苡糜诙怨┑缌院涂煽啃砸蠼系偷墓た笃笠?，变电站室内集中供电。

(2)?；ば?即封闭型)开关柜，指低压开关柜，除安装表面外，所有侧面均封闭?；竦牡缙考?，如开关、保护、监控和控制，都安装在由钢或绝缘材料制成的封闭外壳中，该外壳可以安装在墙上或墙上。机柜中的每个回路之间不能采取隔离措施，或者可以使用接地金属板或绝缘板进行隔离。通常，门和主开关是机械联锁的。此外，还有一个?；け砝嘈涂毓?即控制台)，面板上装有控制、测量、信号和其他电器。保护类型开关柜主要用作工艺现场的配电装置。

(3)抽屉类型开关柜。这种类型的开关柜采用钢板制成的封闭外壳，进线和出线电路的电气元件都安装在可抽出的抽屉中，形成一个能完成某种类型供电任务的功能单元。功能单元通过接地金属板或由塑料制成的功能板与总线或电缆分开，以形成总线、功能单元和电缆的三个区域。每个功能单元之间也有隔离措施。抽屉类型开关柜具有高可靠性、安全性和互换性。它更高级开关柜，目前生产的开关柜，其中大多数是抽屉式开关柜。适用于工矿企业和供电可靠性要求高的高层建筑，作为集中控制配电中心。

(4)电力和照明分配控制箱。大部分都是封闭式垂直安装。由于使用场合不同，外壳的防护等级也不同。它们主要用作工矿企业生产现场的配电装置。

?

各种符号

ψ

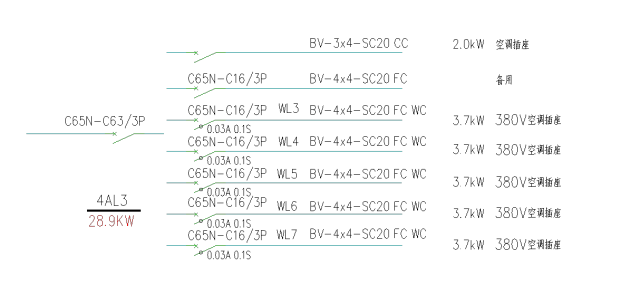

根据图纸" 配电箱系统图"

在NPX630/3P 400A中:NPX630是断路器型号，3P是三极，400A表示较大断路电流为400A。

NPX 160/3P 160 A WL1 YJV-4 * 70+1 * 35-SC80 FC 58.8瓦AP3配电箱:

NPX160 型号。

3P为三极，额定频率为50Hz，额定隔离电压为690V，跳闸电流为40-160A。

WL1:参考循环1。后面是循环2，依此类推。

YJV:铜芯交联聚乙烯电缆。

耐熔铜芯交联聚乙烯电缆。

4*70+1*35:指具有4个线芯截面70mm2加上一个线芯截面35的中性线芯。

SC80:指直径为80的焊接钢管(俗称黑铁管)。

指地下的黑暗应用。

C65n-C10/1 wl 1 bv-3 * 2.5-sc 15 cc 0.78 kw照明:

C65N是断路器型号。

C10/1P:断路器的较大分断电流为10A，极数为一极。

铜芯聚氯乙烯绝缘电缆。

3 * 2.5: 3芯，横截面积为4mm2。

SC15:穿15毫米直径的钢管。

抄送:黑暗的屋顶或屋顶铺设。

C65n-C16/3pw l5bv-4 * 4-sc 20 fcw c 3.7 kw380 v空调插座:

在回路5中，断路器型号为C65N，较大断路电流为16A。采用4根铜芯聚氯乙烯绝缘电缆，线芯截面为4mm2，通过20mm的钢管直接敷设在地下和黑暗的墙壁中。

?

各种铺设方法

ψ

沿梁或跨梁敷设(屋架)

BC-梁内隐蔽敷设

交流电-沿柱子或穿过柱子敷设

列中暗敷设

沿墙面敷设

厕所-隐藏在墙内

沿天花板或顶板敷设

CC-在屋顶或屋顶上暗敷设

吊顶内铺设

地板或地面下铺设

供应链-通过焊接钢管铺设

电缆管道的敷设

通过硬塑料管敷设

FPC——铺设阻燃半硬聚氯乙烯管道

电缆桥架敷设

金属线槽

m型电缆敷设

科索沃?；ね?铺设聚氯乙烯塑料波纹管

阴极保护-穿过金属软管敷设

直埋

电缆沟敷设

混凝土管道铺设

释放模式:

磁力跳闸

热磁脱扣器

麦克风-电子跳闸

断裂能力:

断裂能力分为5个等级:

女:36KA

N:50KA

H:70KA

学生:100卡

l:150卡
