大多數用戶裝修時，他們遇到的首先個問題是是否更換配電箱。我在這里給出的建議是盡量不要改變，原因如下:

新建建筑的用電驗收非常嚴格。當然，這并不排除一些開發商返回逃跑。然而，無論如何找個人，較小的安全問題永遠不會發生。退一步說，即使驗收不謹慎，住戶配電箱結構也很簡單，安全隱患不會發生在住戶配電箱上。 配電箱由設計院設計，其尺寸型號有嚴格要求。一旦發生安全事故，設計院負有直接責任。即使開發商需要修改圖紙，他們也需要征得設計院的同意。 配電箱制造商絕對合格，這涉及未來的驗收注冊。沒有資格，制造商不可能通過驗收。 因此，電力局驗收部門、設計院和2+制造商從三個方面對開發商進行限制，使得開發商無法按照標準進行建設。然而，這并不意味著它沒有錯。如果出現以下情況，仍有必要將其替換為配電箱:

開發者不能改變型號，循環等。，但它們可以改變斷路器的質量。稍大一點的建筑將使用正泰、德力西和其他低價，但用戶熟悉的斷路器也將使這些建筑更有市場。不排除一些開發商資金短缺，甚至正泰也不愿意使用它們，使用一些雜七雜八的品牌或假冒商品。此時，用戶需要自己替換它們配電箱。 在某些情況下，開發商會與設計院協商減少室內電路。例如，每個房間僅保留3個插座，因此配電箱的尺寸和斷路器的數量將減少，從而降低成本。但是，用戶在使用時需要增加插座的數量，但是配電箱內部電路的數量不會增加，這將導致電路過載。 如果出現上述情況，或者舊房翻新或農村房屋自行建造，則需要自行更換配電箱。市場上有超過2種成品，但質量并不令人滿意。換句話說，即使你花更多的錢，也很難在市場上買到2+高質量的產品，甚至從大型房地產開發商那里買到2+同樣質量的產品。此時，我們需要給自己布線，使a 配電箱。

斷路器的選擇 斷路器是配電箱的靈魂，其質量占總數的80%，因此需要仔細選擇。

這里爭論的是漏電斷路器的位置。在設計過程中，一些電工將漏電斷路器放在主開關的位置，而所有的分支開關都是沒有漏電?的普通斷路器

毫無疑問，這樣的設計可以使成本較小化。但是，這種設計存在安全隱患——單支路漏電，但當其值很小時，主開關的漏電斷路器達不到跳閘值，就會出現不跳閘的漏電現象。因此，這是絕對不可取的。

正確的方法是在主開關位置安裝一個2PC32斷路器，并使用一個1PC20斷路器來控制所有的燈開關(如果房間很大或有許多樓層，每個樓層可以使用一個1P斷路器)。每個房間的插座由1PC25漏電斷路器控制，每個空調或熱水器的插座由2PC25漏電斷路器控制。

在上一段中，Cxx代表斷路器型號，數字xx代表斷路器的載流能力，超過此值，斷路器將跳閘。型號標記在斷路器的左上角，所有品牌標記在相同的位置，例如▼

4PC63斷路器

例如，對于兩個房間、兩個大廳、一個廚房和一個浴室的公寓，一個2PC32斷路器(主開關)、一個1PC20斷路器(所有房間都有燈)、六個1P漏電斷路器(一個用于客廳、餐廳、主臥室、第二臥室、衛生間、廚房、陽臺和房間)，以及四個2P漏電斷路器(一個用于客廳、主臥室、第二臥室和熱水器)。

配電箱尺寸和材料 大小

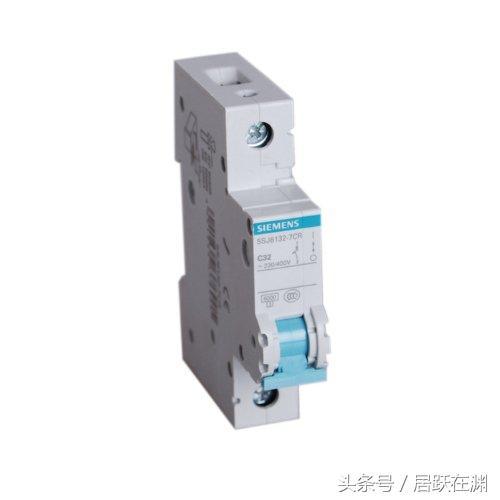

我們上面經常提到字母“p”，1P可以叫做1極，2P可以叫做2極，等等。一極是一個模塊，下圖是一極斷路器▼

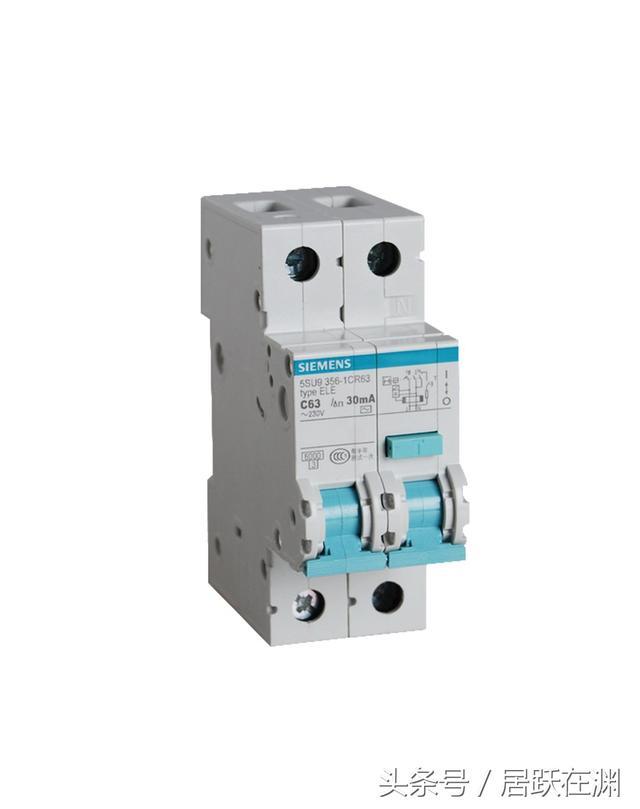

兩個1極的組合是2極▼

等等。

1號極的尺寸為17.5毫米，漏電模塊的尺寸與開關相同，即1P漏電斷路器的尺寸為17.5+17.5毫米，2P漏電斷路器的尺寸為35+35毫米。因此，根據上述斷路器的數量，要求總寬度為542.5毫米，主開關和分支開關之間需要1極的距離，開關和兩側面板之間需要一定的距離，因此此配電箱的寬度至少應為550毫米。每個斷路器的高度為81毫米，而配電箱的高度至少為250毫米，布線距離和零線接地距離。配電箱的深度是恒定的，90毫米。

因此，我們的尺寸配電箱為550 * 250 * 90毫米，可在任何銷售配電箱的電器材料市場的商店定制。

材料

市場上常見的材料是塑料和金屬。PZ30家用非國家標準配電箱，暗盒，長時間埋在墻內，所以需要金屬材料。

以上配電箱尺寸要求鋼板厚度不小于0.8毫米，可采用冷軋鍍鋅鋼板。

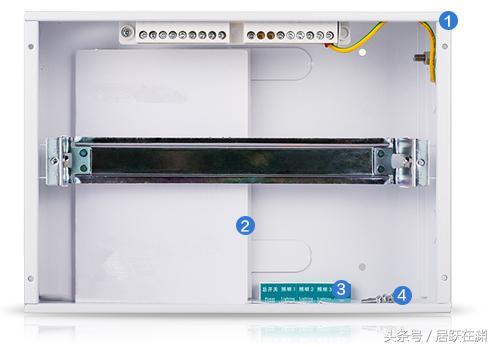

配電箱接線 A 配電箱外殼，制作完成后是這樣的(去掉面板后)ψ

中間的金屬部分叫做導軌。如果不是在工廠安裝的，你可以讓商家為你安裝。安裝非常簡單，但需要打孔。個別家庭可能沒有這么小的電鉆。

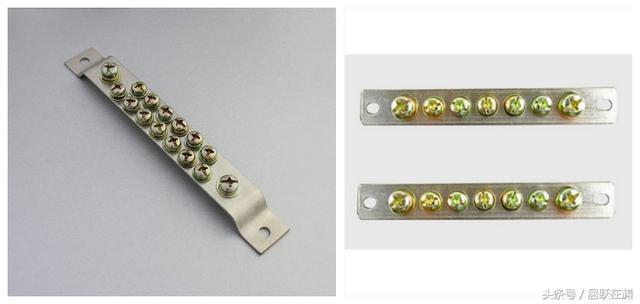

較上面一排螺釘在左邊稱為第0排，在右邊稱為第1排接地。如果工廠沒有配備零接地排，你需要自己購買。你買的零地面排就像這個?

左邊的一個叫做接地排(兩端彎曲)，可以直接使用。右邊是零排(直排)，需要與絕緣端子一起使用。還需要打洞，可以讓商家幫你做。

所有插座的接地線都需要連接到接地排。電燈的零線需要取自零線(火線取自1P斷路器)。

接線時，斷路器必須首先按▼的順序排列

然后，按照此順序，將其安裝在配電箱的底板上，并開始布線。

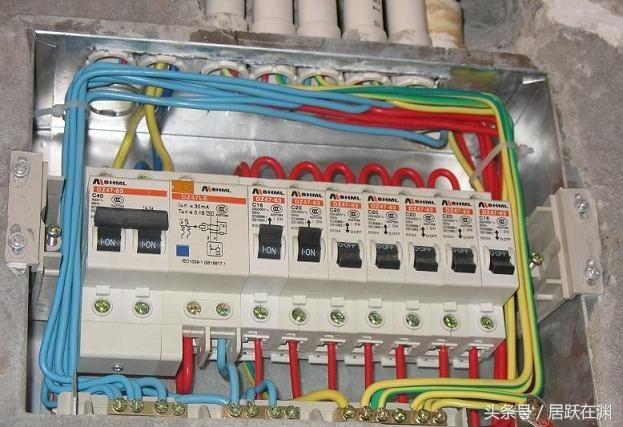

布線時應注意。每個斷路器所需的電線需要直接從上一級斷路器的下開口取出，而不能從與其并聯的斷路器的上開口取出。誤差如下▼

正確的方法如下:如有必要，不用壓線鉗就可以將鼻子壓下，用錘子直接將鼻子壓平，然后用電工膠帶在鼻子和電線絕緣層之間纏繞幾圈?can。

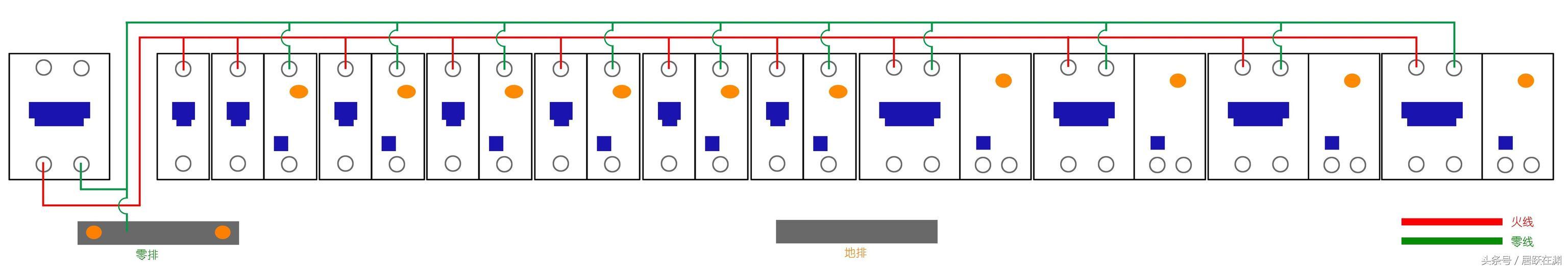

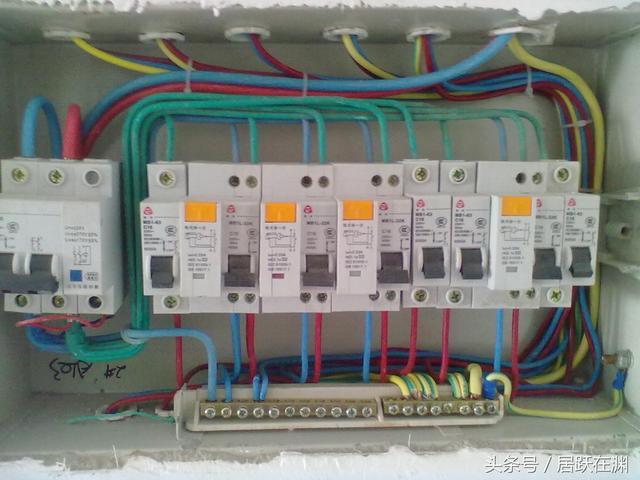

自己做配電箱，工藝不高，你做的可能不好看，但你必須確保電力安全。完整的接線圖如下，?
