首先，配电箱和配电柜之间的区别

1.概念上的区别

(1)配电箱

配电箱是一个内部带有电源开关和安全装置的小型配电箱。该结构相对简单，主要用于终端配电。配电箱是供电系统中的较后一个配电设施。A 配电箱可以是电源输入线和多个电源输出电路。电源输出电路从配电箱引出至每个电源负载。因为配电箱的体积小，不能放入大型配电设备，所以配电箱的容量不大。一般情况下，8个小负载布置在a 配电箱、配电箱的供电负载的中心，电力通过电缆或电线输送到负载。

(2)配电柜

配电柜是容量为配电箱的上层配电设备，可放置较大的电气设备，一般用作中等容量负荷的配电设备，包括配电箱和电机等。并且其适用容量在各种工艺领域中不同，一般从几千瓦到几十千瓦不等。在传统的2+漏电?；ず投搪繁；さ幕∩?，还提供过压保护、点火和断电、雷击保护、自动供电、温度保护、功率限制、故障记录、自检功能、学习和记忆、移动互联可视化和数字化等功能。

2.功能区别

简而言之，分配电能的盒子叫做配电箱，配电箱。它主要用于控制和分配电气设备，防止线路过载、短路和漏电。配电箱安装在各种地方，如学校、机构、医院、工厂、车间、家庭等。，如照明配电箱，电源配电箱，等等。配电箱体积小，可以藏在墙上，可以站在地上。

二。传统标准 低压电气设备、器具和材料的额定电压不超过1千伏交流电和1.5千伏DC。高压电气设备、器具和材料的额定电压高于1千伏交流电和1.5千伏DC。高压系统的接线和移交测试必须符合GB50150。接地或接零支线必须分别与相应的干线相连，不允许串联。

箱的铁皮厚度要求为1.5毫米，家用计价器箱可为1.2毫米，大箱和地柜应适当加厚。电涌保护器一般采用防雷办公室或气象局指定的产品?？瓷杓剖欠衽溆行孤┘觳馄?，配电箱适当预留位置。塑壳开关和漏电?；びΨ仙杓埔?。通常，应安装设备开关。

对于那些有动力机器的人，无论是双速控制还是单速控制，都必须实现设计清晰的功率控制开关型号和品牌。盒内的设计线必须符合要求，线径和颜色(与设计的相数和颜色一致)。

三，配电柜接线图 配电箱低压电器，由熔断器、交流接触器、剩余电流?；て?、电容器和仪表等组成?；肪晨掌露壬舷薏坏贸?0℃；24小时平均环境空气温度不得超过35℃；环境空气温度下限不低于-5℃或-25℃。

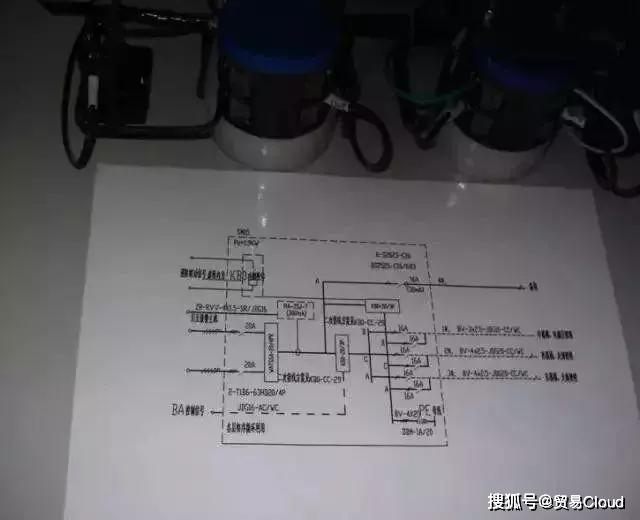

(配电柜接线图)

农村电网改造配电箱户外运行。它不仅能在阳光直射下产生高温，还能在工作过程中产生热量。因此，在夏季高温季节，箱内温度将达到60℃以上，远远高于这些电器规定的环境温度。

抽屉开关柜。这种类型的开关柜采用钢板制成的封闭外壳，进线和出线电路的电气元件都安装在可抽出的抽屉中，形成一个能完成某种类型供电任务的功能单元。功能单元通过接地金属板或由塑料制成的功能板与总线或电缆分开，以形成总线、功能单元和电缆的三个区域。

每个功能单元之间也有隔离措施。抽屉类型开关柜具有更高的可靠性、安全性和互换性。它更高级开关柜，开关柜主要指抽屉类型开关柜。适用于工矿企业和供电可靠性要求高的高层建筑，作为集中控制配电中心。

(配电柜接线图)

电路图被薄膜覆盖，具有很强的持久性。配电箱电缆表示引入位置和回路、电缆内径和方向。

(二次线装订)

(开关指示打印生产线末端的热收缩管)

(不能使用配电箱作为桥梁支撑)

四、配电箱安装位置要求 为保证安全使用，配电箱与加热管的距离不应小于300毫米；；不少于200毫米；有给排水管道；用煤气管时，仪表不应小于300毫米

配电箱不应设置在散热器上方，也不应安装在水池的上下两侧。如果必须安装在水池两侧，应采取防水和排水措施。

配电箱不应设置在楼梯踏步的侧壁上。配电箱如果安装在墙角，其位置应能保证箱门打开180℃。配电箱不应设置在建筑物的纵横墙的交接处，也不应设置在建筑物外墙的内侧，以防止室内外温差变化过大和箱体冷凝不安全。普通砖砌体墙，在门、窗、洞口设置配电箱，框边距门、窗、洞口边不应小于370毫米..宽度300毫米及以上配电箱时，应在顶部设置过梁。

(1)电源箱二次线服从命令，带电箱盖桥接良好。

(2)消防控制室、消防泵房、防排烟风机室、消防电气设备、消防电梯等的供电，在配电线路的较后一层配电箱处设置自动开关装置。

(分配混乱，不注意，随意拉)

五、电力线路电涌?；て靼沧暗墓娑?各级供电线路的电涌?；て饔Ψ直鸢沧霸诒槐；ど璞腹┑缦呗返那岸?，电涌?；て鞯拿扛龆俗佑τ肱涞缦湟阅诘南呗吠肆樱坏缬勘；て鞯慕拥囟俗佑α又僚涞缦浔；そ拥叵叩慕拥囟俗影?，且配电箱的接地端子板应连接至防雷区内的等电位接地端子板。

各级电涌?；て鞯牧酉哂ζ街?，其截面积应与保护器相匹配，长度不超过0.5m:带有连接端子的电源线的电涌?；て饔砬?。带端子的电涌?；て饔νü咄酚攵俗恿?。

(布线到位)

(开关盒)

(保护线长度)

Vi .有关注意事项 不同电路的PE线不能压接在同一端子上，从而无法保证各电路的电气安全。

金属线槽和桥架不能用作其他设备接地的连续导体。

插座的PE线不能串联。

用于电缆接地的聚乙烯端头未标有热缩管或黄绿色色带。

住宅开关箱应增加过压和欠压?；て鳌?/p>

配电箱预制落料孔铁片脱落后，应将其堵塞，进线口应设有保护开口或护套。

汇流条的一个端子较多可压两根电线——应使用锡制内衬和线头。

更多选型规格报价定制等问题可及时联系厂家，以上就是详细说明配电柜安装和布线的整个过程全部内容。
