簡介

ψ

什么是配電箱？為所有用戶提供一個電路配電箱。

02

工作原理

ψ

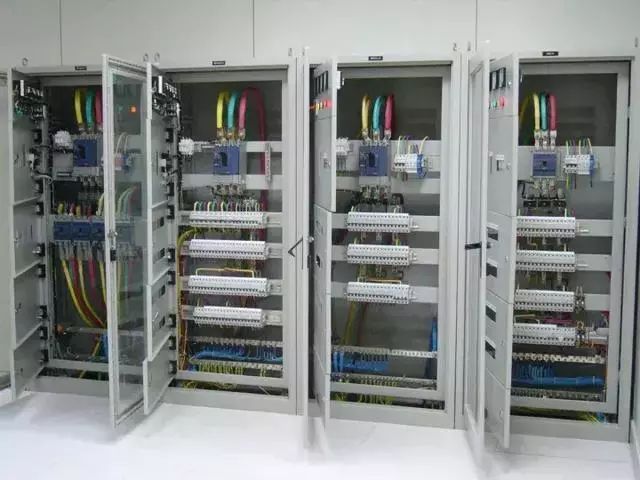

配電箱是將開關設備、測量儀器、保護裝置和輔助設備組裝在一個封閉或半封閉的金屬柜內或屏幕上，根據電氣接線要求形成一個低壓配電裝置。

在正常操作過程中，電路可以通過手動或自動開關接通或斷開。如果出現故障或異常操作，借助保護裝置切斷電路或發出警報。

測量儀器可以顯示運行中的各種參數，也可以調整一些電氣參數來提示或發出偏離正常工作狀態的信號。它常用于各種發電、配電和變電站。

03

使用

ψ

便于電路故障時的管理和維護。配電箱和配電柜配電盤是成套設備，用于集中安裝開關、儀表等。

常用的配電箱是由木頭或鐵板制成的，而現在各處的耗電量都相當大，所以鐵的使用仍然較多。

配電箱的目的:當然，停止和傳輸電是很方便的，并且在測量和判斷電的停止和傳輸方面起作用。

04

分類

ψ

按結構特征和用途分類

(1)固定面板類型開關柜，通常稱為開關板或配電板。面板蓋開關柜的敞開式，正面有保護功能，背面和側面仍可接觸帶電部分，保護等級低，只能用于對供電連續性和可靠性要求較低的工礦企業，變電站室內集中供電。

(2)保護型(即封閉型)開關柜，指低壓開關柜，除安裝表面外，所有側面均封閉。機柜的電氣部件，如開關、保護、監控和控制，都安裝在由鋼或絕緣材料制成的封閉外殼中，該外殼可以安裝在墻上或墻上。機柜中的每個回路之間不能采取隔離措施，或者可以使用接地金屬板或絕緣板進行隔離。通常，門和主開關是機械聯鎖的。此外，還有一個保護表類型開關柜(即控制臺)，面板上裝有控制、測量、信號和其他電器。保護類型開關柜主要用作工藝現場的配電裝置。

(3)抽屜類型開關柜。這種類型的開關柜采用鋼板制成的封閉外殼，進線和出線電路的電氣元件都安裝在可抽出的抽屜中，形成一個能完成某種類型供電任務的功能單元。功能單元通過接地金屬板或由塑料制成的功能板與總線或電纜分開，以形成總線、功能單元和電纜的三個區域。每個功能單元之間也有隔離措施。抽屜類型開關柜具有高可靠性、安全性和互換性。它更高級開關柜，目前生產的開關柜，其中大多數是抽屜式開關柜。適用于工礦企業和供電可靠性要求高的高層建筑，作為集中控制配電中心。

(4)電力和照明分配控制箱。大部分都是封閉式垂直安裝。由于使用場合不同，外殼的防護等級也不同。它們主要用作工礦企業生產現場的配電裝置。

05

各種符號

ψ

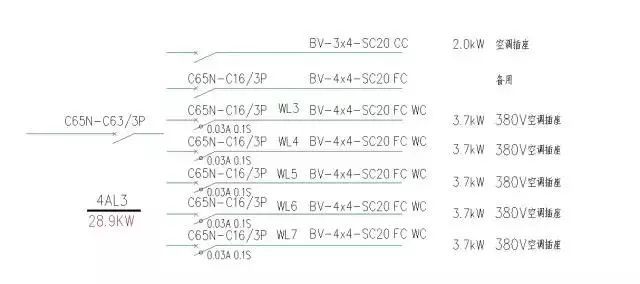

根據圖紙" 配電箱系統圖"

在NPX630/3P 400A中:NPX630是斷路器型號，3P是三極，400A表示較大斷路電流為400A。

NPX 160/3P 160 A WL1 YJV-4 * 70+1 * 35-SC80 FC 58.8瓦AP3配電箱:

NPX160 型號。

3P為三極，額定頻率為50Hz，額定隔離電壓為690V，跳閘電流為40-160A。

WL1:參考循環1。后面是循環2，依此類推。

YJV:銅芯交聯聚乙烯電纜。

耐熔銅芯交聯聚乙烯電纜。

4*70+1*35:指具有4個線芯截面70mm2加上一個線芯截面35的中性線芯。

SC80:指直徑為80的焊接鋼管(俗稱黑鐵管)。

指地下的黑暗應用。

C65n-C10/1 wl 1 bv-3 * 2.5-sc 15 cc 0.78 kw照明:

C65N是斷路器型號。

C10/1P:斷路器的較大分斷電流為10A，極數為一極。

銅芯聚氯乙烯絕緣電纜。

3 * 2.5: 3芯，橫截面積為4mm2。

SC15:穿15毫米直徑的鋼管。

抄送:黑暗的屋頂或屋頂鋪設。

C65n-C16/3pw l5bv-4 * 4-sc 20 fcw c 3.7 kw380 v空調插座:

在回路5中，斷路器型號為C65N，較大斷路電流為16A。采用4根銅芯聚氯乙烯絕緣電纜，線芯截面為4mm2，通過20mm的鋼管直接敷設在地下和黑暗的墻壁中。

06

各種鋪設方法

ψ

沿梁或跨梁敷設(屋架)

BC-梁內隱蔽敷設

交流電-沿柱子或穿過柱子敷設

列中暗敷設

沿墻面敷設

廁所-隱藏在墻內

沿天花板或頂板敷設

CC-在屋頂或屋頂上暗敷設

吊頂內鋪設

地板或地面下鋪設

供應鏈-通過焊接鋼管鋪設

電纜管道的敷設

通過硬塑料管敷設

FPC——鋪設阻燃半硬聚氯乙烯管道

電纜橋架敷設

金屬線槽

m型電纜敷設

科索沃保護團-鋪設聚氯乙烯塑料波紋管

陰極保護-穿過金屬軟管敷設

直埋

電纜溝敷設

混凝土管道鋪設

釋放模式

ψ

磁力跳閘

熱磁脫扣器

麥克風-電子跳閘

分斷能力

ψ

斷裂能力分為5個等級:

女:36KA

N:50KA

H:70KA

學生:100卡

l:150卡

第25條電氣基礎

1、單相電源插座接線的規定

單相插座有很多種，通常分為兩個孔和三個孔。這兩個洞并排分為左右兩個，三個洞形成一個品質因數。連接孔旁邊的字母被標記，l是火n是零。三個洞也有一個e，這意味著地面在中間。面向插座的方向，指定每個孔的布線。左邊連接到零線，右邊連接到火線，保護地線連接到中心。

2.漏電保護器的選擇

選擇漏電保護器，首先選擇電源模式。單相電源為220，二線二次或單電平。選擇三相三線三百八十八級保護器。三相四線三百八十，四線三四。“電平”表示開關觸點，“線路”表示進線和出線

3、燈泡不亮的原因找出路

令人討厭的是燈泡不亮，燈絲因常見原因而斷裂。透明燈泡是可見的，否則可以用電筆測試。當開關點兩端閉合時，火線斷開，燈絲斷開，零線兩端斷開。

4、埋地導線埋設前斷芯檢查及斷點確定方法

埋地導線前，檢查有無斷芯。檢查并使用兆歐表。L的一端連接到電線，電線的另一端是排水的。在血糖儀的E端遵循此程序。慢慢搖動兆歐表。如果指針小于零，線就斷了。找出斷點在哪里，使用儀器DG3，單相交流連接一端，儀器附在接地線上嵌入，從頭到尾慢慢移動，儀器燈發出的光不被破壞，如果儀器燈熄滅，這就是斷點。

5、低壓測試筆判斷交流單相電路故障的方法

交流驗電用的電筆由帶電導線點亮，但不由帶電導線點亮。可以檢查電路故障，并通電測量火災和接地。正常檢查設備開關，電路斷開不可疑。如果兩端不亮，電源線就會斷開。如果兩端都發光，零線就會斷裂或脫離。

6.用指針式萬用表測量DC電壓的方法

測量前應先調零，并適當選擇量程。確定電路的正極和負極，明確并聯連接。黑色標記連接到負電極，紅色標記連接到正電極。如果儀表指針向相反方向旋轉，則連接具有正極性和負極性。

7.用指針萬用表測量DC電流的方法

測量前應先調零，并適當選擇量程。確定電路的正極和負極，并確保串聯連接清晰。黑色標記連接到負電極，紅色標記連接到正電極。如果儀表指針向相反方向旋轉，則連接具有正極性和負極性。

8.用指針式萬用表測量導體DC電阻的方法

測量電阻，選擇測量范圍，選擇測量范圍，然后設置為零。看看表針有沒有兩個短路。如果它不在零位，調整它。轉動歐姆表的歸零按鈕，表針直到歸零才會被計數。畢竟，仍然有幾個旋鈕。更換電池并調整。接觸必須良好，在阻擋時雙手必須懸空。測量值保證是準確的，并且測量針優選在網格中。測量后關閉電源，并將旋鈕轉到電壓。

9、用指針式萬用表判斷電容器的質量

通用電表可以承受電容的粗略判斷。使用乘以k的電阻，每個探頭連接到一端。手表的指針放在零點附近，然后慢慢返回。到達某個地方并停下來。你回來得越多，你就會越健康。有一個到零的短路和較少的泄漏返回。測量開始時儀表不走，電容內部電路斷開。

10、用充放電方法來判斷電容器的質量

充放電方法可以承受電容的粗略判斷。電容器的兩端都連接到DC，幾分鐘后將被切斷。導體連接到兩極。注意是否有火花。有火總比沒有火好。同樣的火更大更滿。

11.給定三相異步電動機的額定容量和電壓，計算額定電流的近似值。

中小容量高低壓，電流估計為千瓦。這種關系以中位數給出，有大幅度的下降和小幅度的上升。一千瓦兩安培，常用低壓380。高壓電動機的電壓為3000伏，每安培4千瓦。電壓高6000伏，每安培8千瓦。額定電壓是10，000，13千瓦是1安培。

12、“三相380伏電機切換到單相220伏電源的接線方法及接入電容的計算

電機三相為單相，繞組連接按原始狀態。三端輸出線路都很有用；兩個連接到電源，一個連接到電容。接到容量后，接通電源，接零接火，轉到反方向。電機的三相變為單相，并與電容并聯。工作電容取決于連接方式，星形連接較小，角形連接較大。100瓦電機的微法數是10星到6角。起始電容可以是相同的大小，10瓦，2到3微法。電容耐受電壓取決于電源，232電源，303。

13.感性負載電路中電流和電壓的相位關系

電感在“感覺”這個詞中是奇妙的。情感需要時間來來去去。我們一見面，就覺得很奇怪，很難說我有什么感覺。一旦你們需要分手，你們仍然會想念彼此。當電源電壓增加時，電流很難達到。如果電源電壓被切斷，電流暫時不能被切斷。上面的類比教導了流行，電壓在前面流動，電壓在后面流動。兩者之間的差別是電角度，較大值為90度。

14.每公里導線重量的估算

千米導線的重量取決于它的截面和類型。截面單位是平方毫米，乘以系數值。硬鋁是較輕的2.8，其次是純鋁。ACSR乘以4，7.8鐵更重。它重8.8%純銅和9.0%鋼絞線。考慮下垂和結合，乘以1.03。相關公式:質量=密度x體積。體積=底部面積x高度

15、發電機原理和右手定則

電線切斷磁力線并在里面感應電磁。當導體連接到閉合電路時，電流在導體之間流動。判斷流向，用你的右手，伸出你的右手形成一個平面。導線移動時，拇指朝向，手掌朝向北極。四個手指的方向是電流，這一端也是正端。

16.基爾霍夫首先定律和第二定律

基爾霍夫是一個著名的人，他發明了電路定律。節點電流是首先個，流出和流入是平的。環路電壓是第二個，電壓降和電勢相等。

17.整流器電源的輸出DC電壓與整流器二極管的輸入交流電壓和反向電壓之間的關系

當交流電壓變為DC時，如何找到輸出電壓？輸入電壓為100，單相半波為45。三相半波117，半波兩倍全波數。如果使用晶閘管，從零開始計數。管道背壓應記住單相和三相有不同的數字。單相橋141，三相橋239。注:輸入電壓應為相電壓。

18.串并聯電阻后總電阻的計算

串聯電阻增加，串聯越長，電阻越大。平行電阻值減小，等效橫截面增大。很難找到并聯的總電阻，首先需要每個值的倒數。倒數之和的倒數是并聯后的電阻。只有兩個電阻并聯，總電阻可以用簡單的形式表示。兩個電阻的乘積是分子，兩個電阻的和是分母。

19.三相交流電源的兩種接線方式和兩條出線

有兩種三相方法，一個三角形和一個星形。該角度與三個相位相連并環繞一個圓，三個頂點是三相線。星星由三條尾巴連接，連接點稱為中性點。這三條導線從中點通向三相線和零線。相線通常稱為火線，中線通常稱為零線。衛星連接可以生產兩種電線，三相三線和四線。三相三線沒有零線，三相四線有零線。

20、整流二極管陽極和陰極的測定方法

二極管有兩個電極，一個陽極和一個陰極。區分極性相對簡單。首先，看看圖表。三角形的一端是極負的，短桿的一端是陽極，沒有圖表可以看到外觀，而圓端是陽極。螺桿尺寸較大，螺桿一端為陽極。如果你不放心使用電表，通用電表就準備好了。乘以100個電阻條，將兩支筆分別連接到電極上。正和負的電阻率值都要仔細記錄。當電阻很小時，觀察觸針，用紅太陽和黑陰設置電極。

21、橋式整流電路的連接方法和阻容保護、整流二極管問題

單相橋式四管，兩個串聯，然后并聯。直流電流從兩端并聯輸出，兩根管子與電源相連。六管三相橋，兩個串聯，然后并聯。直流電流從兩端并聯輸出，兩根管子與電源相連。電阻-電容保護二極管有三種可用方式。一個平行于交流側，一個平行于DC側。還有一個更復雜的，在每根管子的兩端。感性負載反電動勢，并聯連續二極管。

22、磁體和磁體的性質、磁場和磁力線

磁鐵無論大小和厚度都有兩極。南極s北極n，兩端較大磁場力。相同的磁極互相排斥，而不同的磁極互相吸引。一切都是一樣的原則。描述磁場的磁力線，每條都是一條閉合線。體外從北極到南極，體內從南極到北極。這些線不互相交叉，兩端相對密集。

23.降低輸出電流紋波的濾波電路

為了獲得穩定的流量，濾波器電路連接到輸出端。一個電容器和一個電阻器連接成一個T形電路。兩個電容器，一個電抗，被稱為餅形電路。還有一個更簡單的，兩個電容和一個電阻。

24.電刷偏離中性線的影響及調整方法

應打開和關閉勵磁，同時觀察儀器。儀器的指針來回擺動，刷子大幅度擺動偏置。輕輕轉動刷握，調整較小擺動。電機正反轉時通電，兩個轉速相減。如果差異很大，則刷子有偏差。輕輕轉動刷握，調整較小差異。

25.電刷偏離中性線的影響及調整方法

應打開和關閉勵磁，同時觀察儀器。儀器的指針來回擺動，刷子大幅度擺動偏置。輕輕轉動刷握，調整較小擺動。電機正反轉時通電，兩個轉速相減。如果差異很大，則刷子有偏差。輕輕轉動刷握，將差異調節到較小。
