我相信每個人都很熟悉它。我們離不開電。電是我們?nèi)粘＜揖由钪休^重要的設備產品。我們幾乎每天都用電?，F(xiàn)在我們已經變得依賴電了。就像被毒死一樣，我們不能放棄。以下是對配電箱系統圖的簡要說明。

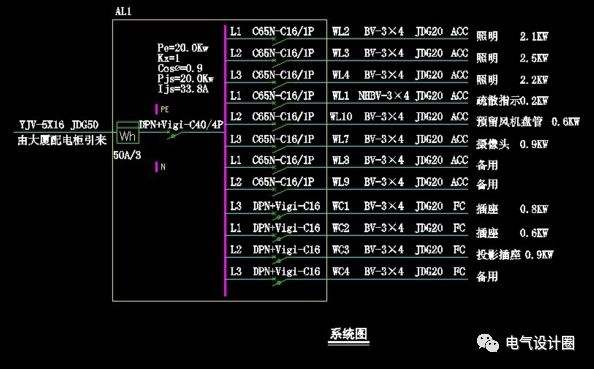

首先，配電箱系統圖讀數

看配電箱的系統圖，我們必須首先理解什么是配電箱。它是所有用戶的總電路配電箱。樹鳥教育電氣設計師在線教學課程！ 通常配電箱系統圖是混合樹形和放射狀的。

也就是說，總計配電箱-每個分?jǐn)?shù)配電箱(1 # 配電箱)-1 #區域的每個負荷

(2 # 配電箱)-2 #區的每個負荷

(3 # 配電箱)-3 #區的每個負荷

具體來說，可以取出一條特定的線進行分析。

1.充分反映電路的組成，即在電路中畫出電源、電器、電線和開關，而不遺漏任何電路器件。

2.設備符號的標準化使用。

3.合理安排設備符號的位置。器件應盡可能均勻地分布在電路中。繪制的電路圖應清晰美觀。

4.將連接線畫直，通常用水平和垂直線段來表示連接線，并在拐角處取直角，使電路圖簡單而整潔。

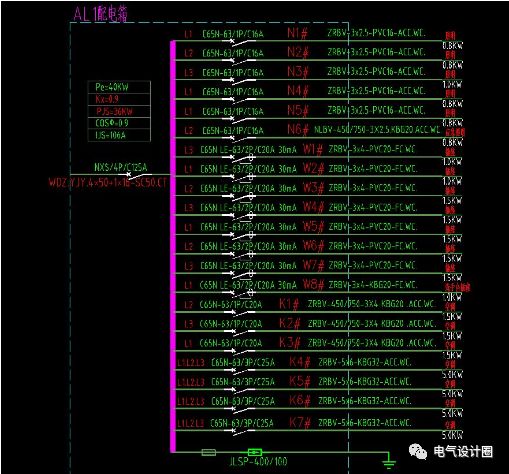

二。配電箱系統圖中pe、kx、pj和LJ的含義

Pe有功功率

Kx需求系數

Pjs計算功率

Ijs計算電流

CosΦ代表功率因數。它們之間的關系如下:

Pj=Kx*Pe。

Ij=Pj/(1.732*Ue*cosφ)，ue=380V為額定電壓。

對于Ijs，Pe = 25kwkx = 1cosφ = 0.85？

ijs = Pe * Kx/(1.732 * u *Cosφ)= 25 * 1/(1.732 * 0.38 * 0.85)= 44.6878642 A

u:額定電壓，Ue=380V，功率因數Cosφφ，以及在所需系數Kx(或負載因數Kc)之后的計算電流Ijs。對于一般配電系統，使用所需的系數Kx。Pjs=Pe*Kx .

Pjs是指計算的負載，用于選擇每個組件(包括設備、線路等)的負載值。)在供電系統中根據加熱條件。用電單位向供電部門報告的電力是指該計算的電力。

Pjs=Pe*Kx，其中Kx為所需系數，以及電氣設備在較大負載(Pjs計算負載)下所需功率與設備容量Pe的比值。這個值可以通過根據負載屬性查找表來獲得。Kc是負載系數。

第三，線電壓和相電壓的關系

對于三相四線電網，三相線中任意兩條之間的電壓稱為線電壓，任意一相線與零線之間的電壓稱為相電壓，三相電壓的相位差為120度，線電壓為兩相的相電壓

線電壓和相電壓之間的關系的矢量和是:線電壓=相電壓3倍的根符號。對于商用電源，相電壓為220伏，線電壓為220伏根號的3倍，即380伏。阻燃聚乙烯交聯聚氯乙烯護套交聯聚乙烯絕緣電力電纜。

指線與線之間以及線與皮膚之間的人承受的電壓。線路電壓為1KV，電壓為0.6KV；5*4線徑CT(順橋敷設)/SC25(鋼管敷設直徑25)/WC(順墻敷設)/FC(順地敷設)。4*25+16:4芯25 mm2，外加一芯16 mm2導線；4+1共有5個內核，安全載流能力為110A。

四、配電箱的工作原理和用途

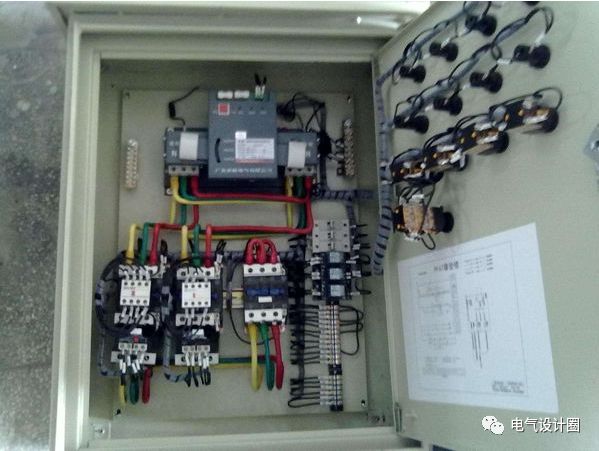

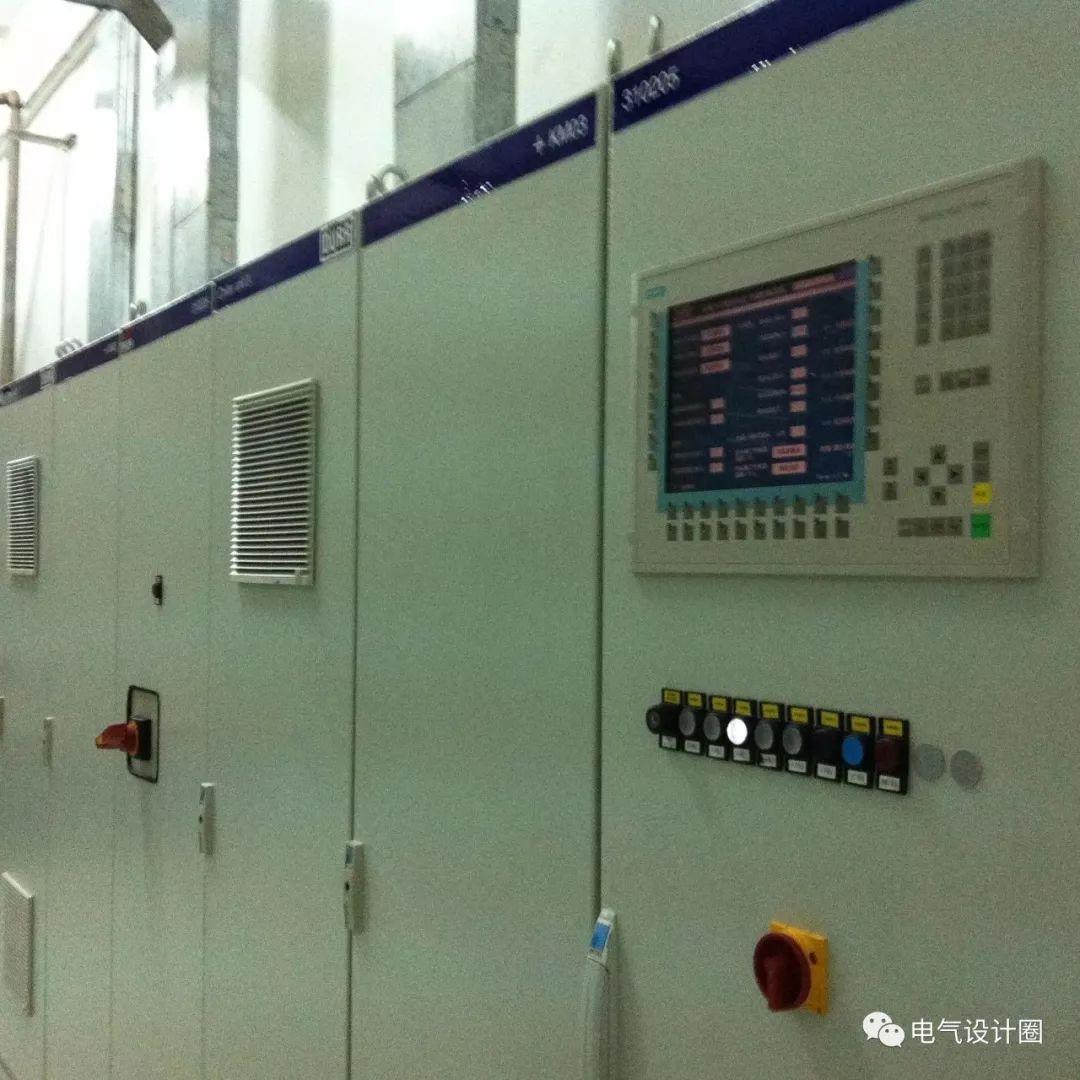

配電箱是將開關設備、測量?jī)x器、保護裝置和輔助設備組裝在一個封閉或半封閉的金屬柜內或屏幕上，根據電氣接線要求形成一個低壓配電裝置。在正常操作過程中，電路可以通過手動或自動開關接通或斷開。如果出現故障或異常操作，借助保護裝置切斷電路或發出警報。

測量?jī)x器可以顯示運行中的各種參數，也可以調整一些電氣參數來提示或發出偏離正常工作狀態的信號。它常用于各種發電、配電和變電站。

便于電路故障時的管理和維護。配電箱和配電柜配電盤是成套設備，用于集中安裝開關、儀表等。常用的配電箱是由木頭或鐵板制成的，而現在各處的耗電量都相當大，所以鐵的使用仍然較多。

配電箱的目的:當然，停止和傳輸電是很方便的，并且在測量和判斷電的停止和傳輸方面起作用。
