首先，配電箱工作原理

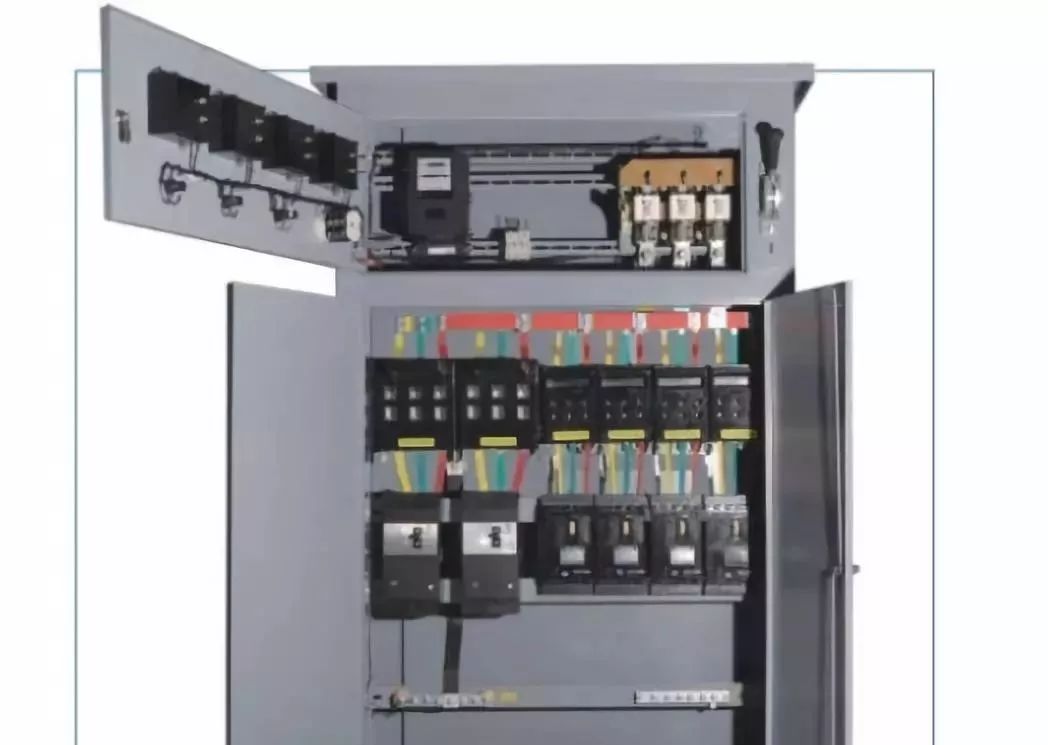

配電箱是將開關設備、測量儀器、保護裝置和輔助設備組裝在一個封閉或半封閉的金屬柜內或屏幕上，根據電氣接線要求形成一個低壓配電裝置。在正常操作過程中，電路可以通過手動或自動開關接通或斷開。如果出現故障或異常操作，借助保護裝置切斷電路或發出警報。測量儀器可以顯示運行中的各種參數，也可以調整一些電氣參數來提示或發出偏離正常工作狀態的信號。它常用于各種發電、配電和變電站。

二。配電箱結構和用途

㈠結構

配電箱和配電柜,配電盤、配電盤等。，是成套設備集中安裝的開關綜合配電箱接線指導綜合配電箱接線指導、儀表等。

(2)目的

配電箱用途:合理分配電能，方便電路的開關。安全防護等級高，能直觀顯示電路的導通狀態。便于電路故障時的管理和維護。電梯配電箱更換交流接觸器

(3)類別

常用的配電箱是由木頭和金屬制成的，因為金屬配電箱有較高的防護等級，所以金屬仍然使用較多。

按結構特征和用途分類:

(1)固定面板類型開關柜，通常稱為開關板或配電板。面板蓋開關柜的敞開式，正面有保護功能，背面和側面仍可接觸帶電部分，保護等級低，只能用于對供電連續性和可靠性要求較低的工礦企業，變電站室內集中供電。

(2)保護型(即封閉型)開關柜，指低壓開關柜，除安裝表面外，所有側面均封閉。機柜的電氣部件，如開關、保護、監控和控制，都安裝在由鋼或絕緣材料制成的封閉外殼中，該外殼可以安裝在墻上或墻上。機柜中的每個回路之間不能采取隔離措施，或者可以使用接地金屬板或絕緣板進行隔離。通常，門和主開關是機械聯鎖的。此外，還有一個保護表類型開關柜(即控制臺)，面板上裝有控制、測量、信號和其他電器。保護類型開關柜主要用作工藝現場的配電裝置。

(3)抽屜類型開關柜。這種類型的開關柜采用鋼板制成的封閉外殼，進線和出線電路的電氣元件都安裝在可抽出的抽屜中，形成一個能完成某種類型供電任務的功能單元。功能單元通過接地金屬板或由塑料制成的功能板與總線或電纜分開，以形成總線、功能單元和電纜的三個區域。每個功能單元之間也有隔離措施。抽屜類型開關柜具有高可靠性、安全性和互換性。它更高級開關柜，目前生產的開關柜，其中大多數是抽屜式開關柜。適用于工礦企業和供電可靠性要求高的高層建筑，作為集中控制配電中心。

(4)電力和照明分配控制箱。大部分都是封閉式垂直安裝。由于使用場合不同，外殼的防護等級也不同。它們主要用作工礦企業生產現場的配電裝置。

三、配電箱故障改進

(a)失敗的原因

1.環境溫度對低壓電器的影響引起的故障

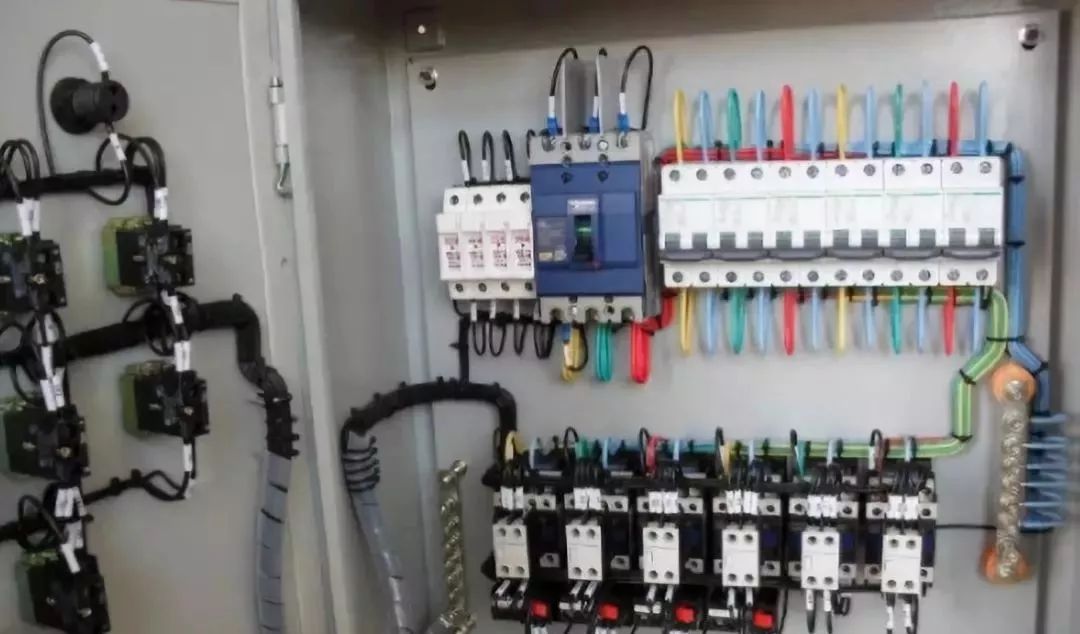

配電箱低壓電器，由熔斷器、交流接觸器、剩余電流保護器、電容器和儀表等組成。這些低壓電器是根據GB1497《低壓電器基本標準》設計制造的，其正常工作條件有相應的規定:環境空氣溫度上限不超過40℃；24小時平均環境空氣溫度不得超過35℃；環境空氣溫度下限不低于-5℃或-25℃。

農村電網改造后的2+在戶外運行。它不僅能在陽光直射下產生高溫，還能在工作過程中產生熱量。因此，在夏季高溫季節，當溫度大大超過這些電器的規定環境溫度時，箱內溫度將達到60℃以上，從而導致配電箱中的電氣元件過熱而導致故障。

2.產品質量引起的故障

在農村電網改造過程中，對2+的需求大，建設周期短，2+工廠所需低壓電器的供應時間緊迫且大，導致產品質量要求不嚴格的現象，導致部分產品投產后不久即出現故障。例如，一些型號交流接觸器在配電箱投入運行后不久由于接觸器閉合線圈燒毀而無法運行。

3.配電箱內部電器選擇不當導致的故障

由于制造過程中交流接觸器容量選擇不當，不同出線電路安裝了相同容量的交流接觸器，沒有考慮三相負載的不平衡。因此，一些輸出接觸器的電流水平不能增加一個基于正常選擇型號的電流水平選擇，從而導致交流接觸器在夏季高溫季節運行期間燒壞。

(二)改進計劃

1.對于配電變壓器容量為100千伏安及以上的配電箱體，溫度控制繼電器(JU-3或JU-4超小型溫度繼電器)和軸流風機應安裝在箱內散熱窗的側壁上，并安裝在控制電控板左上側的箱體上，這樣當箱內溫度達到一定值(如40℃)時，排氣扇可自動啟動，強制散熱。

2.保護電路用于防止由配電箱供電的外部電路故障的發生。選擇小型智能缺相保護器。例如，DA88CM-II型電機缺相保護模塊(上海產品)可安裝在配電箱中，以防止電機因低壓缺相運行而燒毀。

3.改進原配電箱低壓電容器組的接線方式，將其安裝位置從交流接觸器上的樁頭改為連接在配電箱低壓進線和儀表之間。防止計量裝置因電容器電路相位故障或運行期間電容器損壞而計量不準確。此外，電容器選擇型號應是BSMJ系列產品，以確保可靠的元件質量和安全運行。

4.如果在一個新的柱子上安裝一個收音機支架，當制作一個配電箱的外殼時，可以選擇一個厚度為2 mm的不銹鋼板，并適當?shù)胤糯蟮?+的尺寸(在農業改革項目中使用的JP4-100/3W型的基礎上，原箱體的寬度方向上的尺寸增加了大約100 mm，即從680 mm增加到780 mm)。改進后的配電箱體外形尺寸為1300 mm×780 mm×500 mm，增加了各支路出線間和出線與箱體外殼間的電氣安全距離，有利于農村電工的操作和維護，有利于熔化部件的更換，也能散熱。

5.選擇節能型交流接觸器(類似于CJ20SI型)產品，注意交流接觸器線圈電壓與選擇作為電流動作保護器的相應端子之間的連接，注意正確的負載匹配。選擇交流接觸器時，應選擇絕緣等級為A及以上的產品，主回路觸點的額定電流應大于或等于被控線路的負載電流。接觸器電磁線圈的額定電壓為380伏或220伏，允許線圈在額定電壓的80% ~ 105%范圍內使用。

6.剩余電流保護器的選擇。必須選擇符合GB 6829“剩余電流操作保護器的一般要求”標準并通過中國電氣產品認證委員會認證的產品。可選用類似LJM(J)系列低靈敏度節電保護器的延時保護器。保護裝置的方法應符合國家標準GB13955-2005《剩余電流動作保護裝置的安裝和運行》。當泄漏電流為額定泄漏電流時，漏電保護器的分斷時間不得大于0.2s。

7.配電箱進出線選擇低壓電纜，電纜選擇應符合技術要求。例如，30千伏安和50千伏安變壓器的2+進線采用VV235×4電纜，分路出線采用相同規格的VV235×4電纜。對于80千伏安和100千伏安的變壓器，2+進線分別采用VV250×4和VV270×4電纜，分流出線分別采用VLV250×4和VLV270×4電纜，電纜與銅鋁連接頭壓接后，用螺栓與配電箱內連接樁頭連接。

8.保險絲的選擇(室溫、室溫類型)。配電變壓器低壓側總過流保護熔斷器的額定電流應大于配電變壓器低壓側的額定電流，一般為額定電流的1.5倍。熔體的額定電流應根據變壓器的允許過載倍數和保險絲特性來確定。出線電路過流保護熔斷器的熔化額定電流不得大于總過流保護熔斷器的額定電流。熔體的額定電流應根據電路的正常較大負載電流選擇，并應避免正常峰值電流。并聯電容器組中熔斷器的額定電流一般可按電容器額定電流的1.5 ~ 2.5倍選擇。
