随着电网的不断发展，6 kv ~ 10 kv中置开关柜因其占地面积小、操作灵活方便、防误闭锁等优点得到了广泛应用。

我公司在实际应用中发现，6千伏~ 10千伏中置开关柜可能存在一些安全隐患，轻则不能正常运行，重则发生事故，需要引起重视。本文对这些安全隐患进行了总结，并提出了对策，供同行参考。

一、主要接线错误

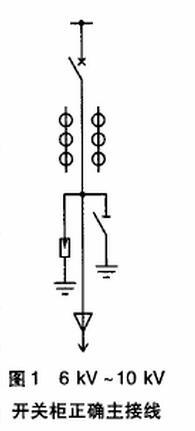

当6kv ~ 10kv 开关柜主接线时，线路接地隔离开关和避雷器应连接在电流互感器和电缆终端之间(如图1所示)。然而，在实际检查中，有时会发现线路接地隔离开关和避雷器连接在断路器和电流互感器二之间。看似简单的位置交换，但有很大的安全风险。使用正确的接线，当线路接地隔离刀闸接通或避雷器故障造成短路时，线路?；そ杆俣鳎诙淌奔淠诟衾牍收系恪５?，如果采用了错误的接线，线路?；の薹ㄊ占搪饭收系缌鳎虼宋薹ㄕ犯衾牍收希挥芯欢ǖ难邮焙螅喜惚；げ拍芘懦收?。

目前，开关柜 5?；すδ鼙冉贤晟?，线路接地隔离开关电气不匹配的可能性很小。然而，开关柜是完全封闭的结构，机械尺寸和电气安全距离采用较小尺寸。带电部分与后面开关柜的柜门之间的距离只有15 ~ 16厘米。当雷电流侵入时，避雷器安装在开关柜内，所以雷电流不能与开关柜隔离。这样，瞬时强雷电流可能会在开关柜范围内造成对地短路，如果存在上述错误接线，则可能会导致灼伤。

从以上分析可以看出，必须采用正确的接线，即在电流互感器和电缆终端之间连接接地隔离开关和避雷器。正确接线是保证开关柜正常安全运行的前提。

二、电缆室无测温窗

由于设计和制造的原因，一些6kV ~ 10kV 开关柜电缆房只考虑观察和通风功能，观察窗多为有机玻璃窗或小网眼窗。虽然有机玻璃观察窗可以方便直观地观察到开关柜的内部情况，如温度指示蜡块是否脱落，母线接头是否有明显的发热和变色等。由于有机玻璃的反射特性，无法进行红外温度测量。由于小网格观察窗与网格之间的间隙太小，无法进行正常的红外测温。

为解决这一问题，我公司设计并改造了开关柜的后柜门观察窗，以满足红外测温的要求。本设计将观察窗的网格由原来的横向排列改为纵向排列，并在间距不大于8毫米的前提下适当增加网格间距。这样有利于红外测温，测温时手指不能伸出，保证了安全性。

三、泄压装置问题

在6kV ~ 10kV 开关柜范围内，减压装置布置在断路器室、母线室和电缆室上方，主体为矩形金属顶板。根据规定，尼龙螺栓用于将顶板固定在靠近减压阀的一侧，而不锈钢螺栓用于固定减压阀的另一侧。当机柜中出现电弧短路故障时，顶板变形并打开，释放压力并释放气体。现场检查发现，大部分开关柜用普通金属螺栓固定在安全阀的一侧或另一侧，使安全阀失效。

分析了产生这一问题的原因:由于尼龙螺栓在运输开关柜时容易断裂，生产厂家通常先用普通金属螺栓固定，再用尼龙螺栓现场更换；这一点经常被安装装置忽略，导致在设备投入运行之前没有更换普通的金属螺栓，或者错误地更换安全阀另一侧的不锈钢螺栓?；诖?，建议在工程竣工验收项目中应包括止回阀一侧和另一侧的螺栓，以确保开关柜时的正常泄压。

第四，公共汽车室与电缆室相通。

有些设计没有经过仔细考虑。在处理分段母线两侧通过母线桥排列连接的情况时，需要增加临时柜，母线室与电缆室连接，存在严重的安全隐患。

为了解决这个问题，建议增加临时隔离安全护罩。这通常是不够的。有必要尽快利用公共汽车的停电。在保证相间和地面安全距离的前提下，采用钢板固定和隔离母线室和电缆室，彻底消除安全隐患，确保维修人员的安全。
