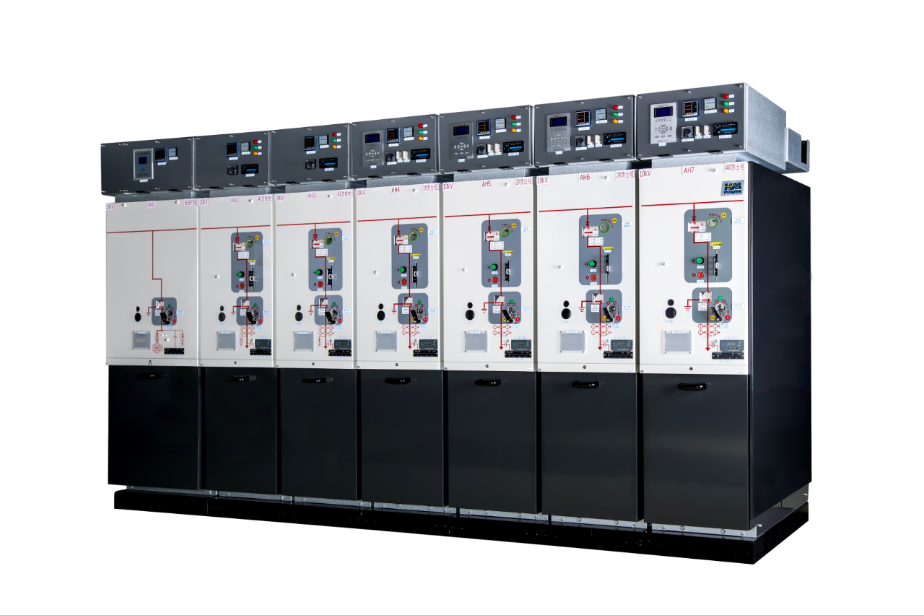

简介

XGN99小型化开关柜适用于电网工程、国防军工、交通运输、公用事业、工矿企业、医院和学校等领域。

在10kV系统中，它可以作为配电自动化和智能配电室的主要设备，对线路进行控制、?；ず图嗫?。

主要技术参数

额定电压:12kV

额定电流:630A

工频耐受电压:42/48kV

雷电冲击电压:75/95kV

额定短路断路电流:20kA/25kA

额定短路持续时间:4秒

保护等级:外箱IP33，断路器柜IP4X

外形尺寸

第三回路w-d-h: 1400-1000-1800

第四回路w-d-h: 1850-1000-1800

第五回路w-d-h: 2200-1000-1800

六回路w-d-h: 2550-1000-1800

适用标准

GB 3906《3.6千伏~ 40.5千伏交流金属封闭开关设备和控制设备》

GB/T 11022《高压开关设备和控制设备标准通用技术要求》

GB 1984《高压交流断路器》

GB 1985《高压交流隔离开关和接地开关》

DL/t404《3.6千伏~ 40.5千伏交流金属封闭开关设备及控制设备》

《高压开关设备和控制设备标准的通用技术要求》

IEC 6227200“1kV ~ 52kV交流金属封闭开关设备和控制设备”

IEC 62271“高压开关设备和控制器——第1部分:一般规范”

更多选型规格报价定制等问题可及时联系厂家，以上就是XGN99小型化开关柜简介全部内容。
