1.进线柜

进线柜:指从外部引入的电源开关柜，一般10KV电源从供电网络引入，10KV电源通过开关柜向10KV母线送电，此开关柜为进线柜。

组成:真空断路器、隔离开关、三组三线圈电流互感器、避雷器、带电显示器、电压互感器、导体等部件。

功能:进线柜一般配有真空断路器，用于开关。真空断路器具有短路和过流?；すδ堋Ｍ?，进线柜配有隔离开关，?；の奕嗽钡陌踩?。此外，进线柜还配有电流互感器、电压互感器和计量电流和电压值。因此，进线柜具有?；?、测量、监控等综合功能。

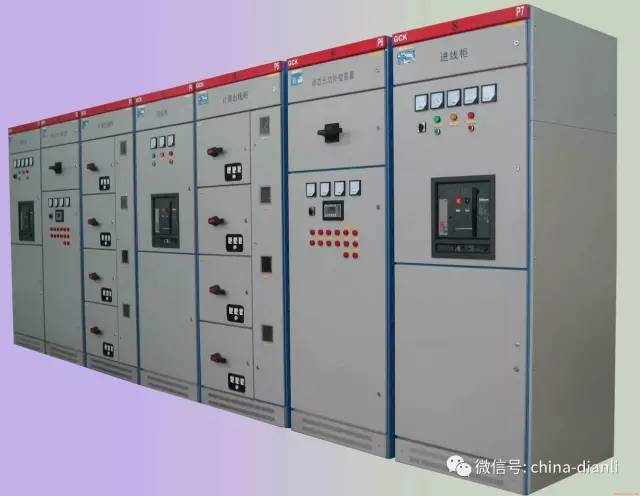

10kV进线柜

2.计量柜

主要部件:电流互感器、熔断器、VV连接电压互感器、现场显示。

功能:是一种电能计量装置。它采用高供电高计量的方式。它利用电流互感器、电压互感器、电能表等计量装置来测量用电量，反映负载的用电量。用户有责任?；ぐ沧霸谟没ТΦ募屏孔爸玫拿芊獠皇芩鸹祷蚨А＜屏抗竦墓芾砣ㄏ抟话闶堑缌Σ棵?，用户无权进行维护和调试。

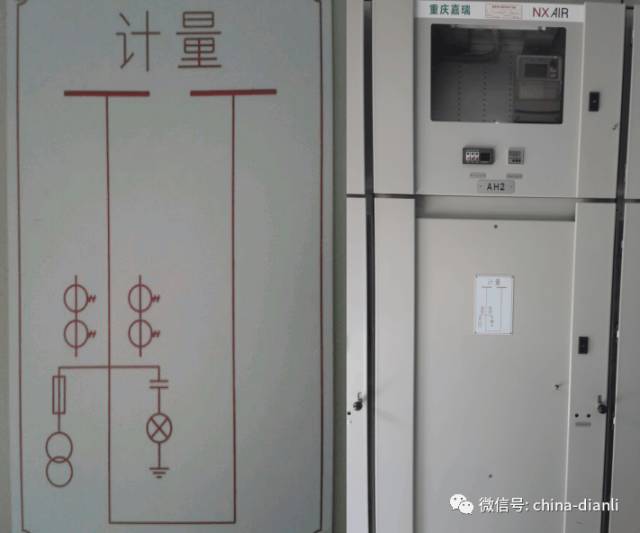

10kV计量柜

3.PT机柜

主要部件:电压互感器、隔离刀、熔断器和避雷器。

功能:1。电压测量，提供仪表的电压回路；2、能提供操作箱操作电源；3、每节母线过电压?；て靼沧?；4、继电?；ば枰?，如母线绝缘、过压、欠压、备用自动切换等情况。

(Hmm...10kV以下中压配电系统似乎没有单独的PT柜。引入线隔离柜直接带来。不管怎样，没有= =，据说110 ~ 550千伏的高压必须单独设置，有些柜根本装不下......)

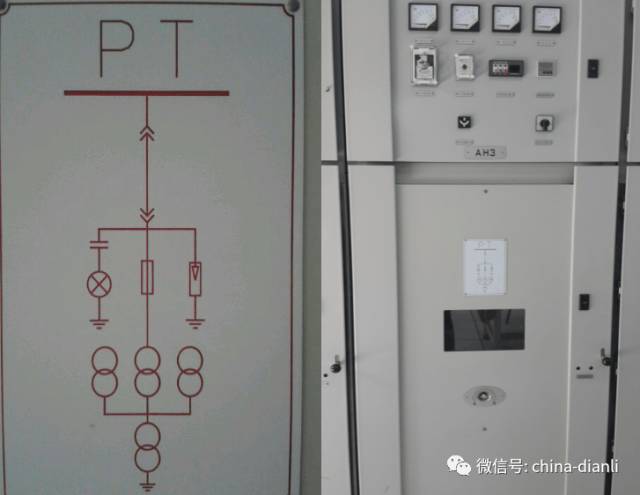

PT机柜

4.出线柜

组成:三组三线圈电流互感器、隔离开关、断路器、断路器和带电显示装置。

功能:主要用于分配电能，将主电源分配给各用电支路的开关，?；じ髦访馐芄骱凸?，并接通和断开支路电源。

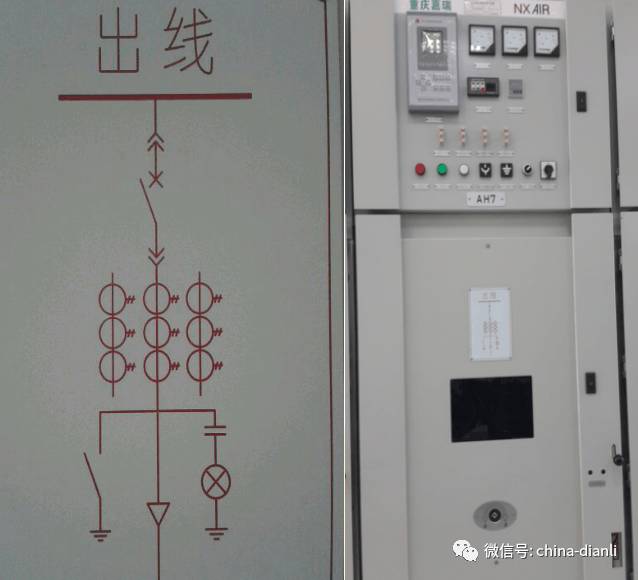

10kV出线柜

5.联系柜台

组成:隔离开关、断路器、电流互感器、带电显示装置。

功能:连接柜又称母线分段柜，用于连接两段母线。母线连接柜常用于单母线分段和双母线系统，以满足用户选择不同运行模式的要求，或确保在故障情况下有选择地卸载。

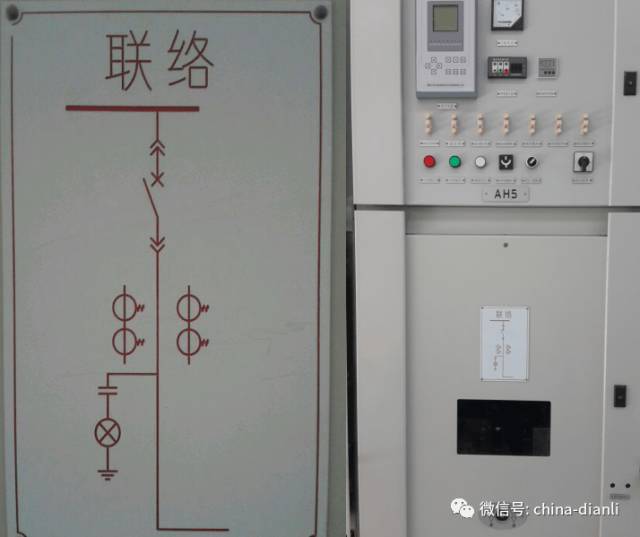

10kV接触柜

6.隔离柜

组成:断路器隔离开关接地开关电流互感器电压互感器避雷器带电显示装置。

功能:用于隔离两个母线段或隔离受电设备和供电设备。它可以为操作员提供一个可视的终点，以方便检修和维护操作。(通常，内带PT安装在进线机柜的前面)

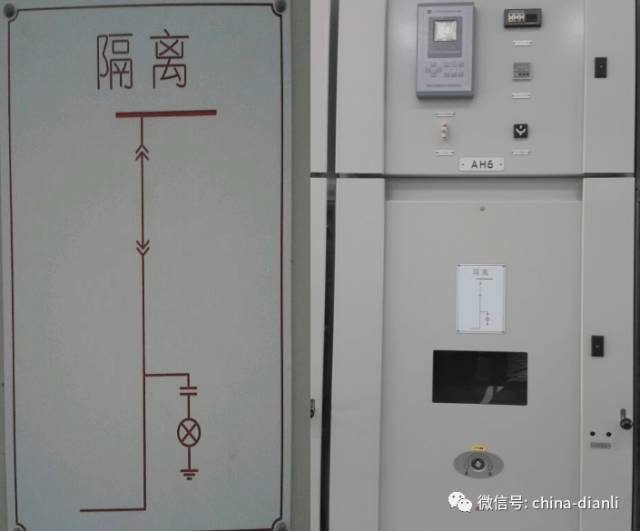

10kV隔离柜

每个组件的功能

断路器:当电路短路或发生过流故障时，能迅速切断电源，防止故障扩大。也可作为总开关，实现电能的分配和控制，采用电动操作。

保险丝:当电流异常上升到一定高度，在一定时间内，它会自己熔断切断电流，从而保护电路的安全运行。

隔离开关:用于隔离电源，将高压维修设备与带电设备断开，使它们之间有明显的断开点；隔离开关与断路器配合，根据系统运行方式的要求进行切换操作，改变系统运行接线方式。

电压互感器和电流互感器:将高压或大电流按特定栏目转换成标准低压(100伏)或标准小电流(5A或1A，均指额定值)，实现测量仪器、?；ど璞负妥远刂粕璞傅谋曜蓟托⌒突?。同时，变压器还可用于隔离高压系统，以确保生命和设备的安全。

避雷器:通过并联放电间隙或非线性电阻的作用，切断侵入波的振幅，降低被?；ど璞傅牡缪怪怠?/p>
