中央机柜和环形网络机柜是两种常见的高电压开关柜机柜类型，但许多人不知道它们之间的具体区别。边肖金泰恒将简要介绍中央机柜和环网机柜的具体区别。

一.导言:

中央柜:ZS1柜起源于ABB，命名只是因为开关安装在中间部分。KYN28系列开关柜。

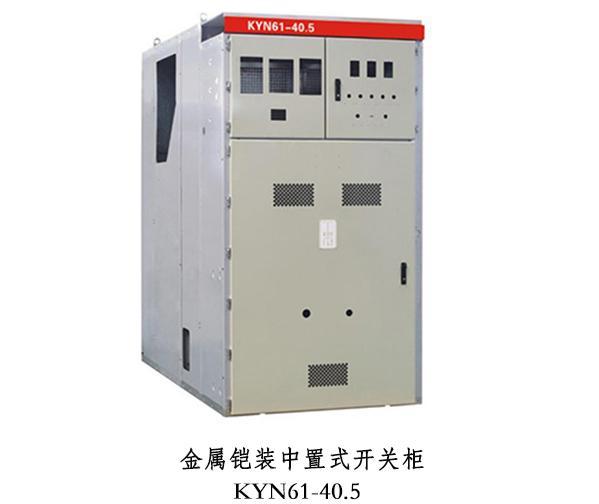

中央机柜完全称为铠装式可拆卸中央金属封闭开关设备，具有三层结构。上层为母线和仪表室(相互隔离)，中间层为断路器室，下层为电缆室。由于断路器是在中间使用的，所以它被称为铠装式可拆卸中央金属封闭开关设备，简称中央柜。

环形柜:也称为HXGN。在环型配电网中，负载开关和熔断器组合因其结构简单而被广泛使用。以后，只要你看到这种交换机批量环网柜。

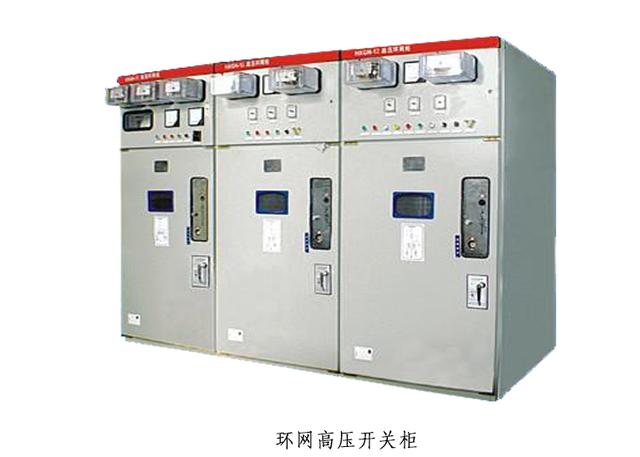

环网柜是一组安装在钢板金属柜内或组装成间隔环网供电装置的高压开关柜。电气设备属于高压开关柜柜。其核心部分采用负载开关和保险丝。它具有结构简单、体积小、价格低、提高供电参数和性能以及供电安全性的优点。在中压系统中，它通常被称为负载开关柜。

第二，具体区别:

1.柜体差异:中间柜为手车式(可拆卸)开关柜如KYN28-12高压开关柜外壳，环网柜固定开关柜柜体。

2.使用不同的开关设备:负载开关通常用于环形网络机柜，断路器通常用于中间机柜。

3.不同用途:中央柜通常为KYN28柜，手车式高压开关柜，一般用于保护后端变压器或其他高压负载。环网柜主要用于高压配电，将一个或两个高压电源分成多个高压电源插座；中央柜主要用于高压负荷保护。环网柜有空气绝缘和全封闭充气柜两种形式。空气绝缘是由普通SF6负载开关通过铜排连接的一套系统。全封闭充气柜除了电源进线和出线外，还有特殊的连接装置。机柜和机柜连接在一个充满SF6气体的完整气室中。

4.中央机柜和环形网络机柜的原理和用途不同:

中间的机柜是高压真空开关柜的机柜。过去开关柜被分为固定开关柜和手车开关柜；固定开关柜开关(油断路器或真空断路器)不能移动，隔离开关安装在机柜中。手推车类型开关柜开关安装在手推车上。小车的活动触点与机柜中的静态触点相接触，隔离开关由小车的运动代替。后来，一种可抽出的真空开关被发明出来，它可以被抽出来(像一个低压框架开关)。这种类型的开关位于开关柜的中间，称为中心开关。

环形网络机柜是隔离开关柜的升级产品。通常，接触器的负载开关用于切断工作电流。用保险丝切断短路电流。开关柜可安装各种保护装置并设计各种保护:过流、速断、接地、均匀差动、负序、反向电源、重合闸等。隔离开关柜的保护只是保险丝。

环网柜的出现时间不长，但已经被广泛使用，这主要是由于工业企事业单位新开发的建筑。中央柜主要用于发电厂、中小型发电机的输电，电力系统二次变电所的受电和输电，工矿企事业单位的配电，大型高压电机的启动。我们可以根据它的用途和其他特点选择两者中的哪一个来满足我们的工作和生活需要。
