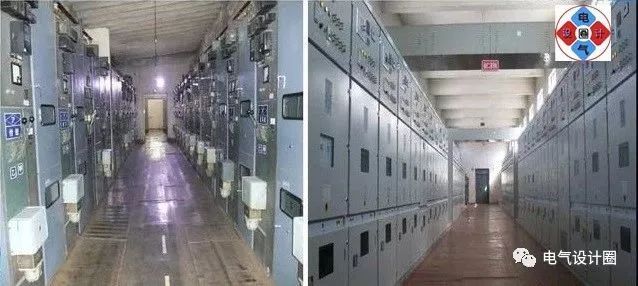

開關柜在電力變換和配電操作中有許多應用。幾乎大多數變電站和配電室都是必不可少的。

然而，電氣設備在運行過程中不可避免地會出現故障。當開關柜失敗時，能否及時有效地處理是對運行維護技術的考驗。

1.開關柜有哪些常見故障

▲▲▲

(1)開關柜拒絕打開。

(2)開關柜拒絕關閉。

(3)開關柜紅燈不亮。

(4)開關柜綠燈不亮。

(5)電流互感器有異常聲音。

(6)鎖定失敗，在關閉狀態下，網門可以打開。

(7)開關柜工作燈不亮。

(8)隔離開關拒絕打開或關閉。

(9)手車開關柜遙控不能關閉制動器。

(10)機構開關指示器的位置不正確。

2.開關柜不關閉閘門

▲▲▲

GG1A 開關柜不能關閉閘門的原因。

(1)操作不當。

(2)關閉電源消失。

(3)控制電路斷開。

(4)轉換開關接觸不良。

(5)閉合線圈斷裂。閉合接觸器線圈斷開。

(6)輔助觸點接觸不良。樹鳥教育電氣設計培訓

(7)其他機械故障，如傳動機構連桿脫落、合閘鐵芯卡死、斷路器開后機構未復位。

處理方法:

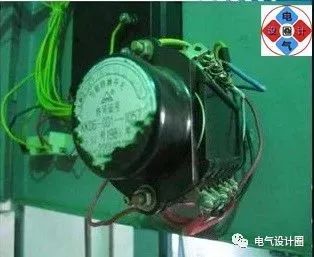

(1)首先，當綠燈亮?xí)r，再次關閉開關。如果它是關閉的，這意味著轉換開關沒有到位，這是不正確的操作。

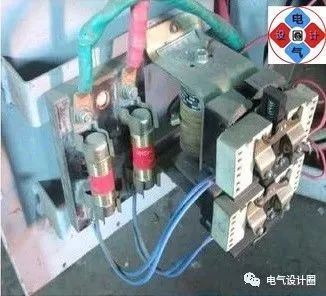

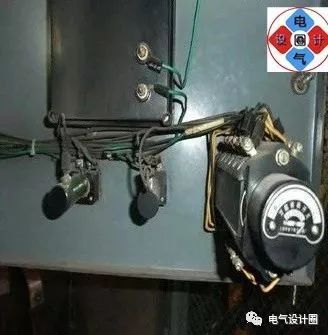

(2)如果綠燈亮，接觸器正在工作，檢查合閘電源是否正常，如電源開關未接通，合閘保險絲熔斷，并進行處理。檢查保險絲是否熔斷有兩種方法:一種是帶電檢查，另一種是拆卸后的歐姆表檢查。

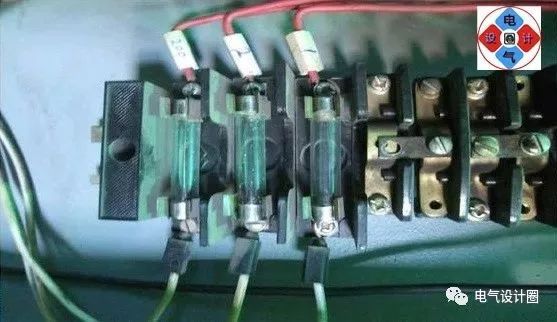

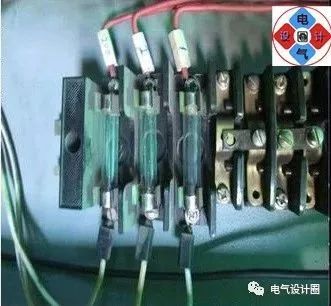

(3)如果綠燈不亮，首先檢查控制保險絲和小開關是否熔斷或跳閘。如果發現問題，應及時更換。

(4)輔助觸點接觸不良，無綠燈，打開機構蓋，檢查合閘回路的輔助觸點，將小拉桿調整到合格位置。什么職位是合格的？

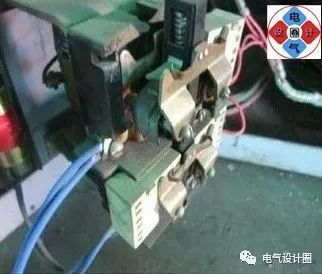

(5)合閘接觸器線圈斷裂或卡死。更換接觸器或?qū)⑵洳鹣逻M(jìn)行維護。

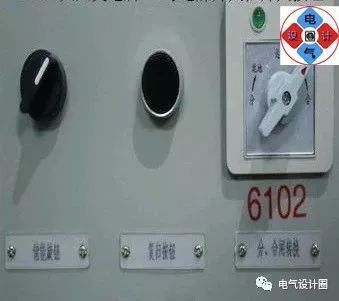

(6)轉換開關接觸不良，8觸點短路后可接通，表明觸點接觸不良，應拆除、檢修或更換。

(7)打開機構蓋，手動關閉，檢查關閉頂桿是否能通過支架2mm。如果不能解釋關閉芯沖程不夠，調整芯頂針的長度。

(8)打開機構蓋，檢查機構在較后一次制動釋放后是否回到其原始位置。如果沒有，應該手動返回，然后打開。樹鳥教育電氣設計培訓

(9)檢查合閘電源電壓是否滿足不低于85%的額定電壓。

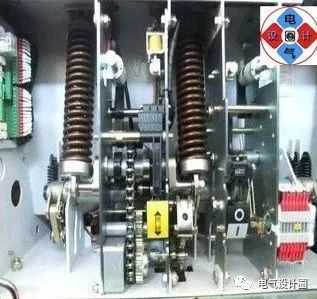

(10)彈簧儲能機構應堅持該機構是否儲能。

3.KYN28 開關柜閘門關閉和開啟失敗的原因

▲▲▲

(1)沒有控制電源表明控制回路斷開。

(2)轉換開關接觸不良。

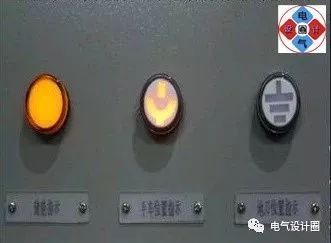

(3)彈簧不儲能，儲能指示燈熄滅。

(4)手車未擺動到位。手推車位置指示器熄滅。

(5)航空插頭接觸不良。

(6)手車控制電路板故障。

(7)手車中的輔助觸點和行程開關接觸不良或不到位。

(8)閉合或斷開線圈短路或斷開。

(9)機械電路故障彈簧、齒輪、軸銷等。

KYN28 開關柜檢查閘門關閉失敗的處理:

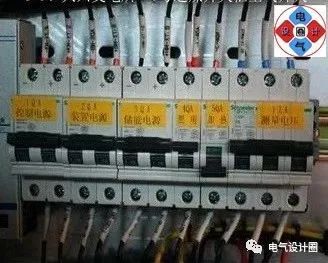

(1)沒有顯示控制電路斷開的控制電源。檢查控制電路的電源開關是否處于關閉位置。用萬用表檢查電源側和負載側是否都有電。如果沒有，檢查二次線。

(2)轉換開關接觸不良，檢查開關的連接和閉合內部觸點，短路閉合觸點和斷路觸點確實接觸不良。樹鳥教育電氣設計培訓

(3)當炸彈未儲存時，儲能指示燈熄滅。檢查儲能電源開關是否閉合，手車位置指示燈是否熄滅。使用操作手柄調節手車位置，直到位置檢查指示燈亮起。

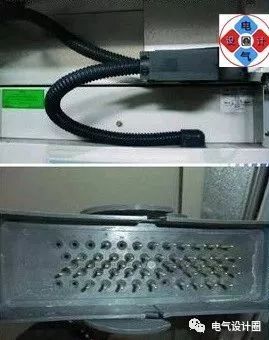

(4)對于航空插頭接觸不良，首先檢查插頭的插針端子是否完好，是否松動。如果是，就應該焊接。如果它是好的并且沒有松動，它應該在關閉之前被堵塞和固定幾次。

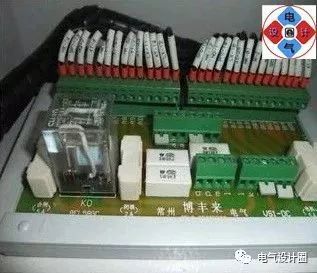

(5)手車中的控制電路板有故障，電路板上有四個電路保險絲，即閉合電路、斷開電路、儲能電路和鎖定電路。容量分別為5A和2A。檢查保險絲是否熔斷，接觸器是否燒壞，電路板接線是否松動，短路是否正確。

(6)手車中的輔助觸點和行程開關接觸不良或不到位。打開手車面板，手動檢查各觸點的接觸情況以及觸點連接是否良好。如果接觸不良，考慮更換接觸連接或調整行程開關的接觸位置。

(7)如果閉合線圈和打開線圈短路或斷裂，拔出線圈連接器并測量線圈電阻。

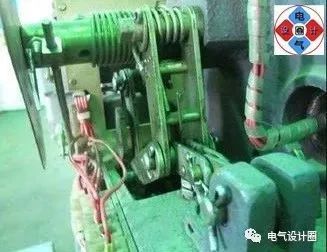

(8)機械電路故障彈簧、齒輪、軸銷等。檢查軸銷是否缺失，傳動軸是否偏移脫落，彈簧張力是否正常，齒輪嚙合是否不正確。

4、開關不能脫離的原因及處理

▲▲▲

(1)控制保險絲熔斷。更換。

(2)轉換開關7觸點接觸不良。拆卸、修理或更換。

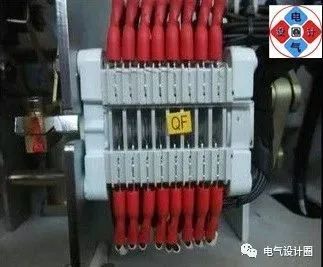

(3)機構中的輔助開關接觸不良或燒壞。打開機械裝置調整蜜蜂拉桿的長度或用砂布處理接觸燒傷痕跡。

(4)檢查斷路線圈是否斷開，更換時考慮電源電壓的并聯。

(5)檢查剎車芯跳閘是否正常，如果不夠，調整或更換。

(6)無論鐵芯是否卡住，二硫化鉬都可以適當使用。

(7)檢查死點是否過低。如果低于180度，請適當調整。

5.開關柜紅燈不亮的原因及處理

▲▲▲

(1)用萬用表檢查紅燈端子上是否有電壓。如果有電壓，就表示紅燈壞了。聯系電源故障更換紅燈。(有些燈有極性)

(2)如果沒有電壓，檢查斷路，包括轉換開關的113個觸點、機構中的輔助觸點、斷路線圈、控制保險絲等。

(3)如果KYN28開關柜，檢查控制回路的電源斷路器是否正在送電或跳閘。

6.電流互感器異響的原因

▲▲▲

(1)固定變壓器的螺釘松動，應擰緊。

(2)變壓器內部鐵芯螺栓松動。

(3)當發生過載時，變壓器的小容量導致磁飽和。

(4)次級電路開路。例如，儀表和繼電器線圈斷裂，變壓器接線端子接觸不良，接線盒測試端子斷路。樹鳥教育電氣設計培訓

(5)變壓器絕緣結垢，絕緣下降，污閃放電。

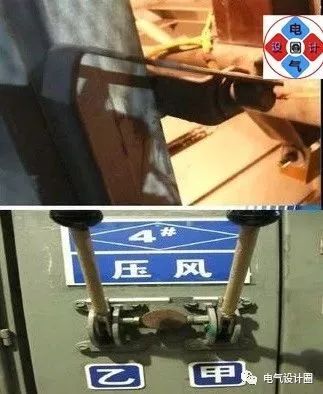

7、開關柜閉鎖失敗原因

▲▲▲

(1)開關柜倒檔制動器關閉后，網門可以打開，鎖止不起作用。檢查鎖緊連桿的緊固螺釘是否松動，調整適當后進行關閉試驗。

(2)檢查開關與斷路器之間的鎖定情況，并檢查閉合后頂桿是否將圓形擋塊推到斷路器手柄鎖定的中間。否則，應調整真空開關鎖定拉桿的長度，使其合格。

(3)檢查3)KYN28 開關柜鎖時，電鎖應有電源，機械鎖應無卡緊力，電纜室門不應頻繁開鎖。

8.開關柜綠燈不亮的原因及其查找

▲▲▲

(1)用萬用表檢查綠燈端子上是否有電壓。如果有電壓，表示綠燈不好。聯系電源故障更換紅燈。(有些燈有極性)

(2)如果沒有電壓，檢查閉合電路，包括轉換開關的110觸點、機構中的輔助觸點、閉合接觸器線圈、控制保險絲等。

(3)如果KYN28開關柜，檢查控制回路的電源斷路器是否正在送電或跳閘

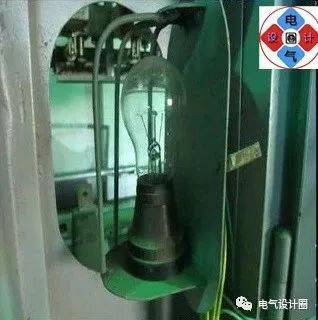

9.開關柜工作燈不亮的原因

▲▲▲

(1)開關故障，更換。

(2)燈泡燒壞并更換。

(3)燈座接觸不良。拆卸后修理或更換。

(4)KYN28 開關柜檢查電源斷路器是否跳閘或損壞，并檢查連接

電線是否完好，電線護套是否壓在接觸部分。

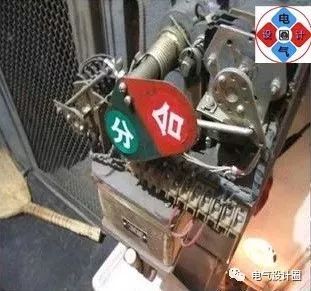

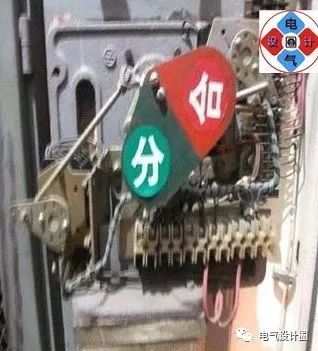

10.機構打開/關閉指示器的位置不正確。

▲▲▲

(1)檢查開關是否到位。檢查拉簧和真空開關導桿的長度變化。如果

為了確認打開和關閉到位，打開機構蓋并檢查打開和關閉指示器的固定螺釘是否松動。

(2)檢查開關標志是否出現分形和堵塞。

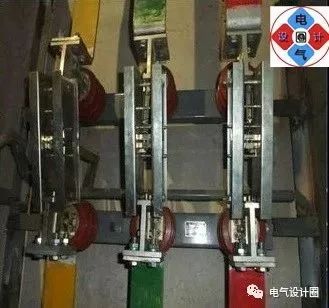

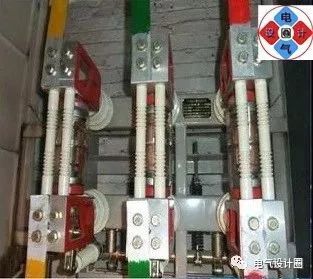

11、隔離開關故障原因

▲▲▲

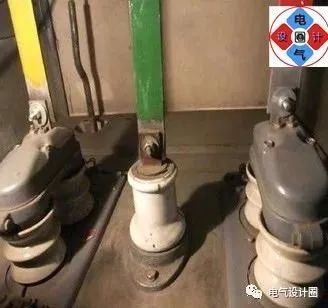

(1)檢查隔離開關絕緣子是否齊全，有無電暈和放電現象。檢查水泥澆注連接

情況下，有問題應及時處理或更換，用兆歐表測試絕緣子絕緣電阻。

(2)檢查傳動桿和機構各部分是否有損壞、生銹、松動或脫落等異?，F(xiàn)象，檢查潤滑情況，必要時清理并添加二硫化鉬，鏟銹并油漆底座，確保其接地良好。

2

(3)檢查觸頭是否完好，壓縮彈簧壓力是否足夠，清除觸頭接觸面上的污垢和燒傷痕跡。應更換彈性不足的觸指彈簧。接觸面應涂有中性凡士林或?qū)щ姽柚?，以減少接觸氧化。

(4)用DC電橋測試動靜觸頭之間、母線與斷路器連接板之間的接觸電阻值，應符合規定。單個接頭之間≯200Q

(5)根據工廠復試開關的技術參數，應重新調整備用行程開度角

(6)隔離開關的操作機構應檢查聯鎖是否正常。

12.真空斷路器的常見故障

▲▲▲

(1)真空度和滅弧能力下降。

(2)通過換向桿的長度可以觀察到開關觸點的嚴重磨損。

(3)導電帶接觸不良，螺栓松動，電路接觸電阻過大。

(4)回位彈簧松動。樹鳥教育電氣設計培訓

(5)各部分軸銷容易脫落。
