低壓柜

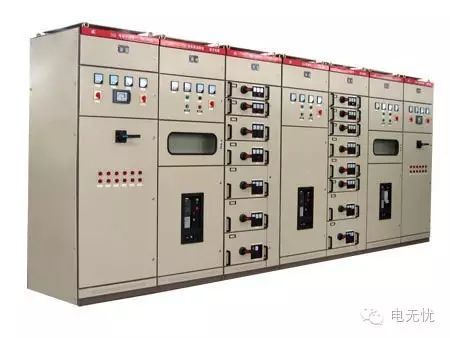

GGD系列

使用

GGD型交流低壓配電柜適用于交流50Hz、額定工作電壓380伏、額定工作電流1000-3150安的配電系統，用于電力、照明、發電和配電設備的功率轉換、配電和控制。

結構特點

1.GGD型交流低壓配電柜柜體為萬能柜體，框架由8MW冷彎型鋼局部焊接組裝而成，有20個模具安裝孔，萬能系數高。

2.GGD機柜充分考慮散熱。柜體的上下兩端設有不同數量的散熱槽。當機柜內的電氣元件發熱時，熱量上升并通過上槽排出，同時冷氣通過下槽不斷補充到機柜內，使密封的機柜本體自下而上形成自然通風通道，達到散熱的目的。

3.GGD柜根據現代工業產品造型設計的要求，柜體形狀和各部分的分割尺寸采用黃金分割法設計，使整個柜體美觀大方，煥然一新。

4.必要時可拆除柜體的頂蓋，以便于現場組裝和調整主母線。提升環安裝在機柜頂部的四個角落，用于提升和裝運。

5.機柜的防護等級為IP30。用戶還可以根據環境要求在IP20和IP40之間進行選擇。

GCK系列

使用

GCK低壓抽出式開關柜由配電中心(PC)柜和電機控制中心(MCC)組成。該裝置適用于交流50(60)赫茲、額定工作電壓小于或等于660伏、額定電流為4000安及以下的配電系統，作為配電、電機控制、照明及其他配電設備。

結構特點

1.整個機柜采用組裝式組合結構，安裝模塊孔，部件通用性強，適用性好，標準化程度高。

2.柜體上部為母線室，前部為電器室，后部為電纜進出室。房間之間提供鋼板或隔熱板，以確保安全。

3.塑殼柜抽屜室的門與斷路器或隔離開關的操作手柄機械聯鎖。只有當把手處于斷開位置時，門才能打開。

4.受電開關、接觸開關和塑殼柜的抽屜有三個位置:開位置、測試位置和關位置。

5.開關柜可根據電力需求在頂部配備總線橋。

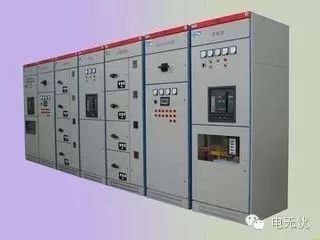

GCS系列

使用

GCS型低壓抽出式開關柜用于發電和供電系統，三相交流頻率為50Hz，額定工作電壓為400伏(690伏)，額定電流為4000安及以下，用于電源、配電和電機的集中控制和電容補償。它廣泛應用于發電廠、石油、化工、冶金、紡織、高層建筑等場所。它也可用于大型發電廠、石油化工系統和其他對自動化程度和計算機接口要求高的地方。

結構特點

1.框架采用8FM型開口型鋼制成，主框架上設有φ9.2毫米的安裝孔，安裝孔的模數E = 20mm毫米和100毫米，使框架的組裝靈活方便。

2.開關柜功能室相互隔離，其隔間分為功能單元室、公共汽車室和電纜室。每個腔室的功能相對獨立。

3.水平母線水平布置在機柜后面，以增強母線對電力的抵抗力，這是使主電路具有高短路強度的基本措施。

4.電纜室的設計使得電纜從頂部和底部進出非常方便。

5、抽屜高度模數為160毫米，抽屜只在高度尺寸上有變化，寬度和深度尺寸不變。具有相同功能單元的抽屜具有良好的互換性。單元回路的額定電流為400安或更小。

6.抽屜面板上清楚地標明了打開、關閉、測試和收回的位置。抽屜單元設有機械互鎖裝置。抽屜單元是主體，具有拉出和固定功能，可任意混合組合使用。

7.機柜的防護等級為IP30-IP40，也可根據用戶需要選擇。

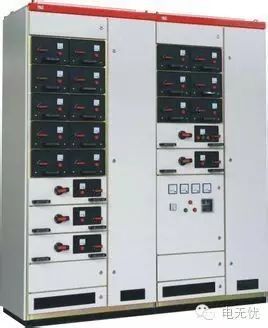

MNS系列

使用

為了滿足電力工業發展的需要，8+低壓抽出式成套開關設備可廣泛應用于各種低壓配電系統，如發電廠、變電站工礦企業、建筑、賓館、市政建筑等。參考國外先進的低壓設計和改進MNS系列低壓開關柜，MNS低壓開關柜。

結構特點

1.MNS型低壓開關柜框架為組合結構，基本框架由C型鋼組裝而成。柜體框架的所有結構部件均鍍鋅，并通過自攻鎖緊螺釘或8.8級六角螺栓牢固連接成基本柜體框架，門、隔板、安裝支架、母線功能單元等與方案變更相對應的部件組裝成一個完整的開關柜。

2.MNS型組合低壓開關柜每個柜體分為三個室，即水平母線室(在柜體后部)、抽屜室(在柜體前部)和電纜室(在柜體下部或在柜體前部右側)。房間之間用鋼板或高強度阻燃塑料功能板隔開，上下抽屜用帶通風孔的金屬板隔開，有效防止因母線與其他線路之間的故障或短路而引起的開關元件燃弧事故。

3.MNS型低壓開關柜結構設計可滿足各種進出口方案的要求:上進出口、上進出口、下進出口、下進出口。

4.緊湊的設計:在更小的空間里容納更多的功能單元

5.這些結構部件用途廣泛，組裝靈活。以E=25mm為模塊，結構和提取單元可以任意組合，滿足系統設計的需要。

6.母線由高絕緣強度的高強度阻燃塑料功能板保護，具有抗故障電弧的性能，確保安全可靠的運行和維護。

7.各種尺寸抽屜的機械聯鎖機構符合標準，有連接、測試和分離三個明顯位置，安全可靠。

8.采用標準模塊設計:可構成保護、操作、轉換、控制、調節、測量、指示等標準單元，并可根據需要任意組裝。

9.高強度阻燃工程塑料的使用有效地增強了防護安全性能。

10.通用、高度標準化且易于組裝。它有可靠的質量保證。

11.柜體可根據不同防護等級的工作環境的不同要求進行選擇。

高壓柜

GG-1A(F)系列

使用

GG-1A型高壓開關柜是固定的，用于工礦企業的變壓器和配電站的50HZ和10KV交流電的三相單母線系統中接收和分配電能。

GG-1A(F)型防誤操作高壓開關柜是防誤操作裝置開關柜的固定高壓，適用于室內全配電高壓設備在交流50Hz、額定電壓3.6 KV、10KV、額定電流1,000 A、額定開斷電流31.5kA的單母線系統中接收或分配電能

結構特點

GG-1A高壓開關柜是開路型?；究蚣芙Y構用角鋼焊接。前面板由薄鋼板壓制而成。柜子后面沒有保護板。柜子被薄鋼板隔開。機柜的上部是斷路器室，下部是隔離開關室。它具有程序阻塞功能，使用安全可靠。

它有五個防止誤操作的功能:

1.防止有載隔離開關。

2.防止誤入帶電區間。

3.防止斷路器誤分合閘。

4.防止帶電接地線。

5.用接地線防止閉合。

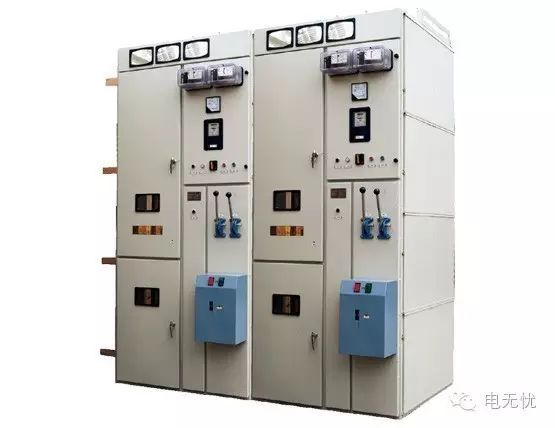

XGN系列

使用

XGN箱式固定式金屬封閉開關設備主要用于3KV、6KV、10KV、50HZ三相交流電力系統電能的接收和分配。該系統具有可靠的“五防”閉鎖功能，性能可靠，可廣泛應用于高壓電機啟動、開關操作等場合。

結構特點

XGN112環網柜采用金屬封閉盒結構。主開關和柜體固定安裝。主回路系統的每個隔間都配有減壓裝置和通道。每個隔間都可靠接地并完全關閉。外殼防護等級達到IP3X。F1(R)N312D型三位負載開關安裝在開關室內。負載開關的外殼由環氧樹脂制成，并充有六氟化硫氣體。

:XGN 10箱式固定式交流金屬封閉開關設備用于3.6千伏和10KV三相交流50Hz系統，作為室內接收和分配電能的成套配電設備，具有電路控制、保護和監控功能?？偩€系統是單總線和帶旁路總線的單總線，可以導出雙總線結構。

具有一整套機械防誤閉鎖裝置，性能可靠，功能齊全，結構簡單，操作方便。

開關柜的主開關采用SNL0-10系列低油斷路器和ZN28A-10系列真空斷路器。斷路器應配備CDl0系列電磁驅動機構或CT8彈簧驅動機構。真空斷路器還可配備CDl7系列電磁操作機構、CTl7或CT19B彈簧操作機構。隔離開關采用GN30-10旋轉隔離開關系列產品。

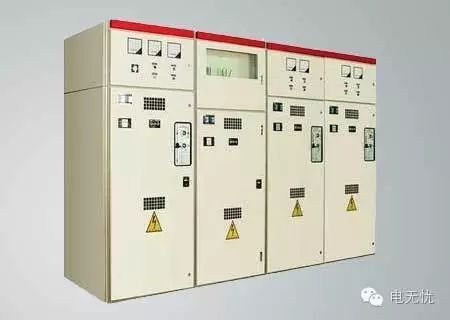

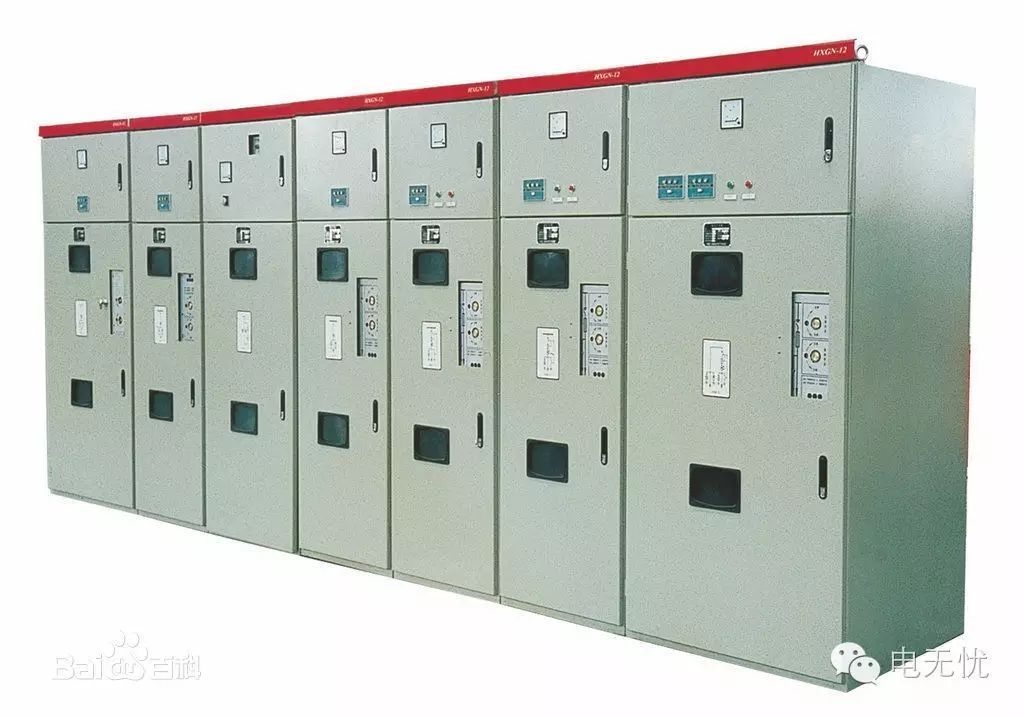

HXGN系列

使用

HXGN-10型高壓開關柜，是一種室內箱式交流金屬封閉開關設備，三相交流額定電壓為10kV，額定頻率為50Hz。適用于工廠、車間、住宅小區、高層建筑等場所的配電系統、環網供電或雙電源輻射供電系統，起到驗收、配電和保護的作用，也適用于箱型變電站。

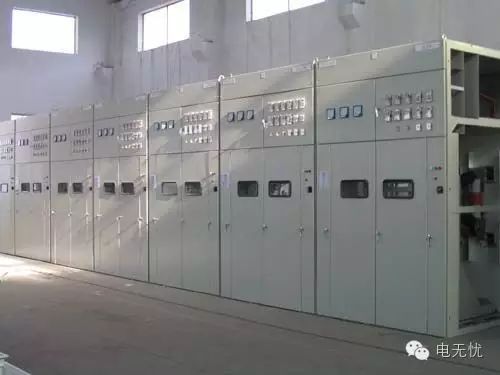

JYN系列

使用

1.JY40.5型間隔式交流金屬封閉開關設備是一套室內成套的三相交流50Hz單母線系統，用于接收和分配40.5千伏網絡電源。該開關柜具有防止斷路器誤操作、帶負荷推拉手車、帶電掛接地線、帶地送電和防止誤入帶電區間的功能。

2.JY N10型可拆卸交流金屬開關設備用于交流50Hz額定電壓10kV單母線系統。其額定電流可達2500安，額定開關電流和廠內功耗可達31.5千安。作為發電廠的主柜變電站中控發電機，變電站接收、饋電和廠內電源，也適用于工礦企業大型交流高壓電機的啟動和保護。

3.JYN–3(F)和6(F)雙層手車式高壓開關柜本產品具有結構設計合理、保護性能好、分斷能力強、動態熱穩定性好、互換性強、使用維護安全方便等優點。適用于發電廠、變電站等室內場所、工礦電氣室、高層建筑等。本產品的輔助電路一一對應。用戶只需根據負載選擇主電路方案。有79種主要電路方案可供選擇。

結構特點

1.JY40.5型間隔式交流金屬封閉開關設備，該開關柜型室內保護成套設備由柜體和手車組成。柜體由角鋼和鋼板折彎而成，分為手車室、母線室、隔離觸頭室、電纜室、繼電器室和端子室。手車室與隔離觸頭室和電纜室之間用絕緣材料制成的隔板隔開，并設有絕緣閥，其余房間用接地金屬隔開，屬于封閉區間開關柜。

2.JYN2–10型可拆卸交流金屬封閉開關設備。整個設備由兩部分組成:固定外殼和可拆卸部件，全部由彎曲鋼板焊接而成。外殼由鋼板分為手車間距、電纜間距等間距。隔板可拆卸，便于維護。

主電路隔離觸點配有觸點盒以閉合三相隔離觸點。

手工藝品分為斷路器手工藝品、電壓互感器手工藝品、電壓互感器和避雷器手工藝品、電容器和避雷器手工藝品、隔離手工藝品、熔斷器手工藝品、接地手工藝品和手工藝品。手推車進出工作位置靈活可靠，定位準確。整個設備配有一系列完整的聯鎖機構，防止誤操作。

3.JYN–3(F)和6(F)雙層手車式高壓開關柜開關柜分饋線柜和受電柜。進料柜的整個柜體由固定雙層外殼和帶滾輪的活動部件(手車)組成；受電柜配有高壓隔離開關和PT手車進行測量和保護。該柜具有良好的防誤操作功能。在開關柜范圍內設計了一系列聯鎖裝置，以確保安全和正確操作。

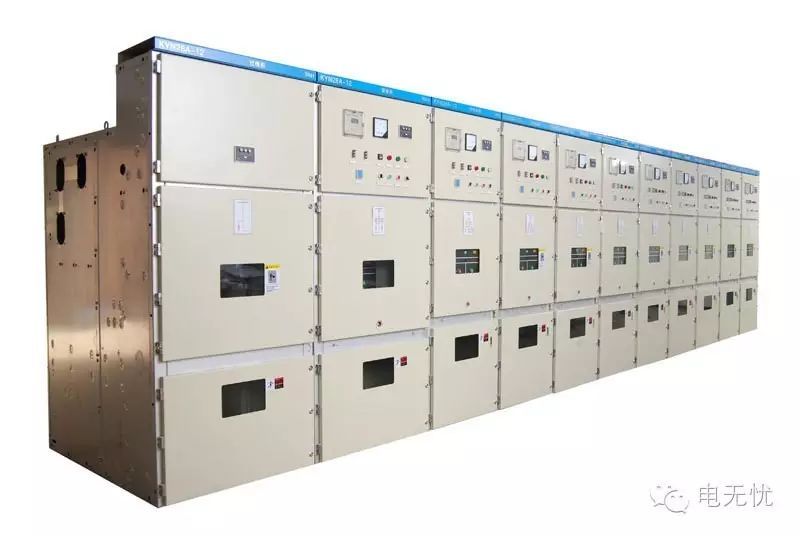

KYN系列

使用

1.KYN-10型室內交流金屬鎧裝可拆卸開關設備手車柜適用于交流50Hz額定電壓10kV中心點不接地的單母線和單母線分段系統的室內成套配電設備，適用于各類發電廠、變電站及工礦企業控制、保護和監控網絡電能的接收和分配電路。

2.KYN-(氟-碳)室內鎧裝雙層移動式開放式交流金屬封閉開關設備是一種3.6~12kV三相交流50Hz、單母線和單母線分段系統的成套室內開關設備。主要用于發電廠、變電站、冶金、造紙、石化、紡織和工礦企業的高壓配電設備，可用于電機、變壓器和電容器的控制和保護。

3.KYN-12/1250-31.5室內鎧裝可拆卸交流金屬封閉開關設備是一套完整的3.12KV、三相交流50Hz單母線和單母線分段系統。主要用于發電廠、中小型發電機的發電、工礦企事業單位的配電、電力系統二次變電所的受電和輸電、大型高壓電動機的起動等。用于控制、保護和監控。

結構特點

1.KYN室內交流金屬鎧裝可拆卸開關設備滿足水電部提出的高壓開關柜五防功能要求。

2.KYN室內鎧裝雙層移動式開放式交流金屬封閉開關設備是KYN室內鎧裝雙層移動式交流金屬封閉開關設備的一部分，可與KYN室內鎧裝雙層移動式交流金屬封閉開關設備配套使用，形成組合配電裝置。這是一個雙層裝甲的F-C機柜。一側開關柜可容納兩個落地式手工藝品，相當于兩個單層櫥柜的功能，占用面積與一個單層櫥柜相同。為用戶節省大量占地面積和設備投資。本產品選用的真空接觸器是專為雙層柜結構設計的，有電氣保持和機械鎖定兩種結構。

3.KYN-12/1250-31.5室內鎧裝可拆卸交流金屬封閉開關設備。柜體為鎧裝結構，采用中央布置，分為開路室、主母線室、電纜室和繼電器儀表室。為了使柜體能夠承受內部故障電弧，除繼電器室外，各功能室均設有排氣通道和壓力收集窗，主觸頭為捆綁式圓形觸頭。

根據用戶的要求，開關可配備前維護結構，以便設備可靠墻安裝或背靠背安裝。開關柜配有安全可靠的聯鎖裝置，完全滿足“五防”閉鎖要求。

一、斷路器手車在推拉過程中，不能合閘；

b、斷路器手車只能在試驗位置或工作位置，才能閉合，而在斷路器閉合時，手車不能從工作位置拉出；

c、只有當接地開關處于斷開位置時，斷路器手車才能從試驗位置移動到工作位置；只有當斷路器手車處于試驗位置或柜外時，接地開關才能接通或斷開；

d .當接地開關處于斷開位置時，后門不能打開；

e .當手車處于工作位置時，二次插頭被鎖定，不能拆卸。

除了用于手車在斷路器室的底盤框架兩側移動的固定導軌外，為了便于斷路器的觀察和檢查，在固定導軌的兩側專門設置了可抽出的延伸導軌。當斷路器打開時，兩個延伸導軌可以從柜中拉出，這樣手推車可以直接從柜中移動到柜外的延伸導軌上。
